Tủ MSB (Tủ điện tổng) | Vị trí trong hệ thống điện, vai trò

Trong hệ thống điện của một công trình dân dụng hoặc công nghiệp, tủ MSB (Main Switchboard – Tủ điện tổng) giữ vai trò trung tâm trong toàn bộ mạng hạ thế. Vị trí của tủ MSB trong hệ thống điện không chỉ quyết định khả năng vận hành ổn định của công trình mà còn ảnh hưởng trực tiếp đến độ an toàn và hiệu suất truyền tải điện.

Bài viết dưới đây sẽ phân tích tủ MSB nằm ở đâu trong hệ thống điện, cách nó kết nối với các tủ cấp dưới và lý do vì sao MSB luôn được xem là “trái tim” của hệ thống điện.

1. Tủ MSB – tủ điện tổng nằm ở đâu trong sơ đồ điện của công trình?

Trong một sơ đồ điện tiêu chuẩn, tủ MSB nằm ở tầng phân phối đầu tiên của hệ thống hạ thế, ngay sau trạm biến áp (MBA) và trước toàn bộ các tủ phân phối cấp dưới. Đây là điểm tiếp nhận duy nhất toàn bộ nguồn hạ áp cung cấp cho công trình.

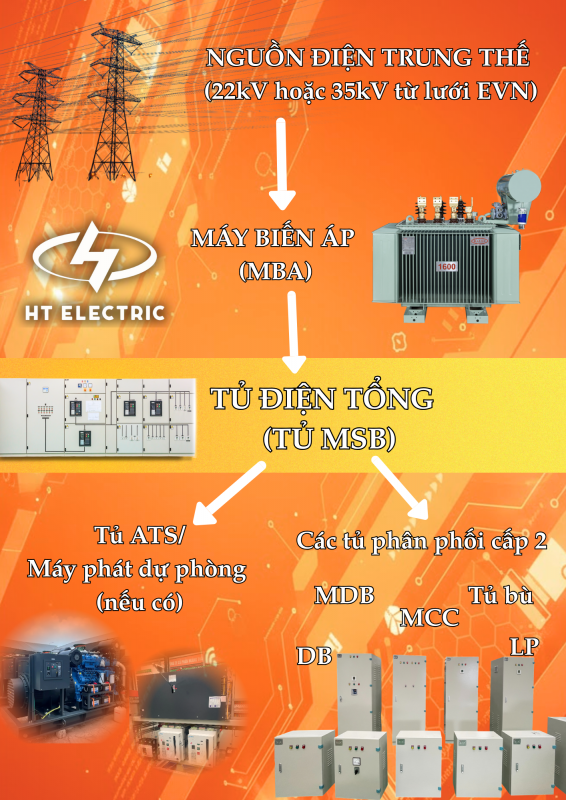

Chuỗi cấp điện chuẩn từ nguồn đến tải

Từ tủ cấp 2 → các tải cuối
Ổ cắm, chiếu sáng, máy móc, thiết bị MEP và hệ thống cơ điện của công trình

Nói cách khác: Tủ MSB (Tủ điện tổng) là điểm phân phối trung tâm giữa MBA và tất cả các tủ điện cấp dưới.

2. Vai trò của tủ MSB trong hệ thống điện công trình

Không chỉ là điểm phân phối điện, tủ MSB còn giữ nhiều chức năng quan trọng liên quan đến bảo vệ, vận hành và giám sát hệ thống.

2.1. Điểm tập trung – phân phối nguồn chính

Tủ MSB tiếp nhận điện từ MBA và phân phối thành nhiều lộ ra độc lập, đảm bảo cấp điện ổn định cho từng khu vực hoặc nhóm tải trong công trình.

2.2. Bảo vệ và đóng cắt tổng

Bên trong tủ MSB thường bao gồm:

ACB/MCCB tổng
MCCB chia nguồn
Các rơ-le bảo vệ: quá dòng, chạm đất, thấp áp…

Nhờ đó, tủ MSB có khả năng cách ly sự cố và đảm bảo an toàn cho toàn bộ hệ thống.

2.3. Phối hợp bảo vệ hệ thống

ACB/MCCB tại tủ MSB được tính toán dòng cắt và đường đặc tuyến để phối hợp chuẩn với CB của các tủ nhánh. Điều này giúp hạn chế:

Nhảy đồng loạt hệ thống
Mất điện cục bộ ngoài kiểm soát
Lan truyền sự cố lên cấp trên

2.4. Đo lường – giám sát vận hành

Tủ MSB có thể tích hợp:

Đồng hồ đa năng (PM)
Công tơ đo điện năng (kWh meter)
Thiết bị giám sát từ xa qua Modbus, BACnet, Scada/BMS

Giúp quản lý năng lượng và theo dõi trạng thái hệ thống theo thời gian thực.

2.5. Tối ưu chất lượng điện năng

Tủ MSB có thể lắp thêm:

Tủ bù cosφ
Bộ lọc sóng hài (Harmonic Filter)
Thiết bị chống sét lan truyền SPD cấp 1 & cấp 2

Nhằm nâng cao chất lượng điện, giảm tổn thất và bảo vệ thiết bị.

Như vậy, Tủ MSB là tủ điện tổng của công trình, nằm ngay sau máy biến áp và trước toàn bộ các tủ phân phối, thực hiện nhiệm vụ nhận – bảo vệ – giám sát – phân phối nguồn chính cho hệ thống điện hạ thế.

Tại HT Electric – đơn vị thiết kế và sản xuất tủ trạm điện chuyên nghiệp, mỗi tủ MSB trước khi xuất xưởng đều được kiểm định nghiêm ngặt theo các tiêu chuẩn quốc tế IEC, Quatest,.. đảm bảo chất lượng đạt chuẩn, đáp ứng mọi yêu cầu khắt khe của công trình.

Quý khách vui lòng tham khảo sản phẩm tủ điện – trạm điện do HT ELECTRIC thiết kế và sản xuất tại: Sản phẩm
