Trong hệ thống điện hạ thế, tủ điện tổng MSB và tủ điện phân phối DB là những bộ phận không thể thiếu trong mạng lưới phân phối điện với các chức năng quan trọng như điều khiển, đảm bảo an toàn vận hành cho hệ thống. Tuy nhiên, hai loại tủ này lại rất dễ bị nhầm lẫn và không phải ai cũng nắm vững kiến thức về hai dòng tủ này.
Hãy để HT Electric giải đáp thắc mắc của người dùng thông qua bài viết tổng hợp và phân tích chi tiết dưới đây.
1. Tủ điện tổng MSB là gì ?
1.1. Khái niệm:
Tủ điện tổng MSB (Main Switchboard) đóng vai trò là mắt xích quan trọng nhất, được lắp đặt trực tiếp sau trạm biến áp. Với chức năng tiếp nhận nguồn điện chính và điều tiết phân phối đến các tủ nhánh, MSB giúp duy trì tính ổn định và thiết lập hàng rào bảo vệ tối ưu cho toàn bộ mạng lưới điện của công trình.
1.2. Chức năng chính:
-
Nhận nguồn điện trực tiếp từ máy biến áp / nguồn điện lưới
-
Đóng cắt và bảo vệ nguồn điện tổng nhờ ACB/MCCB
-
Phân phối điện đến các tủ DB, tủ nhánh, hệ thống HVAC, bơm nước,…
-
Giám sát thông số điện: dòng điện, điện áp, công suất…
1.3. Vị trí lắp đặt:
- Phòng điện trung tâm
- Nhà xưởng, nhà máy
- Tòa nhà, khu công nghiệp
- Trung tâm thương mại
- Các trạm bơm, trạm xử lý nước…

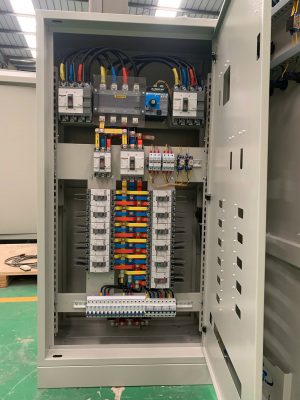

2. Tủ điện phân phối DB là gì ?
2.1. Khái niệm:
Tủ điện DB (Distribution Board) là tủ điện phân phối, nhận nguồn từ tủ MSB và cấp điện cho từng khu vực hoặc thiết bị.
2.2. Chức năng chính:
-
Phân phối điện đến các nhánh tải nhỏ hơn: hệ thống máy móc, các tủ điều khiển, hệ thống bơm…
-
Bảo vệ từng khu vực bằng MCB, RCBO…
-
Dễ kiểm soát, sửa chữa từng nhánh điện
2.3. Vị trí lắp đặt:
-
Các khu vực trong nhà xưởng
-
Văn phòng, tầng lầu, khu sản xuất
- Gần thiết bị sử dụng điện
3. So sánh nhanh tủ điện MSB và tủ điện DB
| Tiêu chí | Tủ điện MSB | Tủ điện DB |
|---|---|---|
| Vai trò | Tủ điện tổng | Tủ điện phân phối |
| Nguồn cấp | Nhận từ lưới/MBT | Nhận từ MSB |
| Công suất | Lớn | Nhỏ hơn |
| Thiết bị | ACB/MCCB, đồng hồ đo | MCB, RCBO |
| Vị trí | Trung tâm hệ thống | Gần khu vực sử dụng |
| Mục đích | Điều khiển & bảo vệ tổng | Bảo vệ từng nhánh |
4. Khi nào nên dùng MSB, khi nào dùng DB?
Tủ điện tổng MSB:
-
Công trình có nhiều nhánh tải
-
Nhà xưởng, nhà máy, tòa nhà lớn
Tủ điện phân phối DB:
-
Cấp điện cho từng khu vực
-
Phân chia tải rõ ràng, dễ quản lý
Một hệ thống điện hoàn chỉnh luôn cần kết hợp cả MSB và DB.
5. Lưu ý khi lựa chọn tủ điện cho công trình
-
Xác định đúng quy mô tải
-
Phân cấp nguồn rõ ràng
-
Chọn đơn vị thiết kế & sản xuất tủ điện theo yêu cầu
-
Đảm bảo tiêu chuẩn an toàn và dễ bảo trì
HT Electric chuyên thiết kế & sản xuất tủ điện MSB – DB theo yêu cầu công trình, đáp ứng tiêu chuẩn kỹ thuật và thực tế sử dụng.
