Tủ Điện Tổng MSB Là Gì? Chức Năng, Cấu Tạo Và Vai Trò Trong Hệ Thống Điện Công Nghiệp

1. Tủ điện tổng MSB là gì?

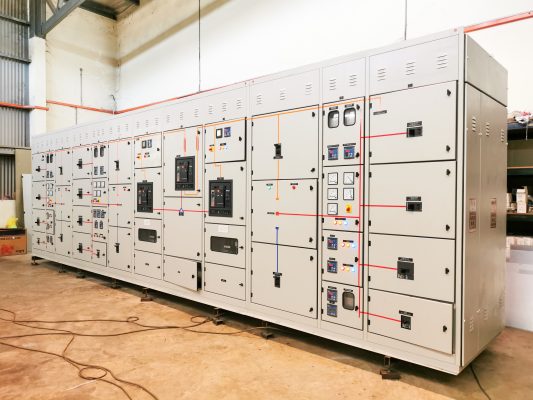

Tủ MSB (Main Switchboard) là tủ điện chính trong hệ thống điện hạ thế, đặt sau máy biến áp và trước các tủ phân phối cấp dưới. MSB có nhiệm vụ tiếp nhận nguồn điện tổng, phân phối tới các khu vực phụ tải và đảm bảo an toàn vận hành cho toàn bộ hệ thống.

Trong các dự án công nghiệp, MSB thường được lắp đặt tại phòng điện trung tâm (Main Electrical Room), nơi tập trung các thiết bị đóng cắt, thanh cái và các nhánh phân phối chính.

Nói cách khác: MSB chính là “trái tim” của hệ thống điện hạ thế.

2. Chức năng của tủ MSB trong hệ thống điện công nghiệp

Tủ MSB được thiết kế để thực hiện nhiều nhiệm vụ quan trọng:

2.1. Phân phối nguồn điện tổng

• Nhận điện sau máy biến áp hạ áp (380/400V).
• Phân chia nguồn đến các tủ phân phối (DB), tủ công tơ, tủ điều khiển động lực, hệ thống HVAC, bơm nước, sản xuất…

2.2. Bảo vệ hệ thống trong mọi tình huống sự cố

• Chống quá tải, ngắn mạch nhờ ACB/MCCB.
• Ngăn chặn sự cố lan truyền, bảo vệ toàn bộ thiết bị và dây dẫn cấp dưới.
• Đảm bảo an toàn cháy nổ theo tiêu chuẩn IEC.

2.3. Quản lý – giám sát hệ thống điện

Tủ MSB tích hợp thiết bị đo lường: ampe kế, vôn kế, công tơ, bộ điều khiển tụ bù… giúp kỹ thuật viên theo dõi tình trạng vận hành theo thời gian thực.

2.4. Hỗ trợ bảo trì và vận hành linh hoạt

• Cho phép cô lập từng nhánh mà không ảnh hưởng toàn hệ thống.
• Dễ dàng mở rộng công suất, bổ sung tải trong tương lai.

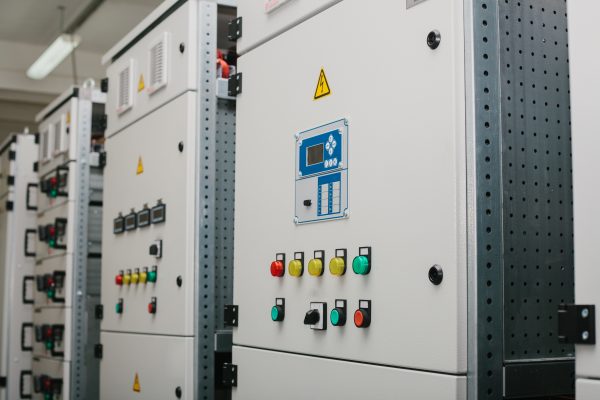

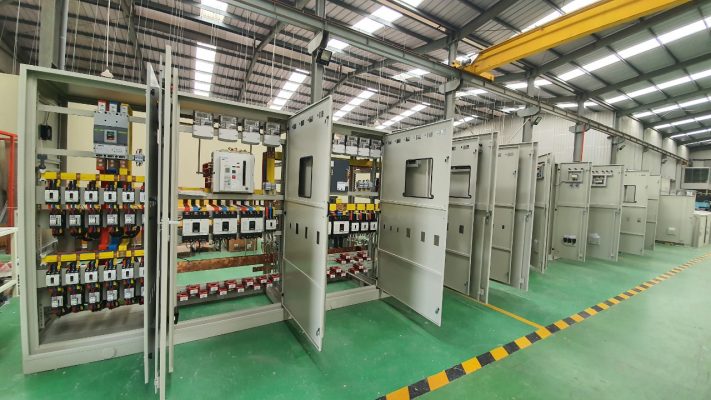

3. Cấu tạo của tủ MSB tiêu chuẩn

Một tủ MSB công nghiệp đạt chuẩn IEC thường bao gồm:

3.1. Vỏ tủ

• Chất liệu thép sơn tĩnh điện, độ dày 1.5–2mm.
• Cấp bảo vệ IP42 – IP54 tùy môi trường.
• Thiết kế module dễ lắp đặt, bảo trì.

3.2. Máy cắt tổng và máy cắt nhánh

• ACB (Air Circuit Breaker) cho tải tổng.
• MCCB (Molded Case Circuit Breaker) cho các nhánh phụ tải.
• Thương hiệu thường dùng: Schneider, LS, ABB, Mitsubishi…

3.3. Hệ thống thanh cái (Busbar)

• Làm bằng đồng nguyên chất C1100.
• Tính toán dòng định mức 630A – 6300A.
• Bọc cách điện hoặc bố trí theo chuẩn an toàn.

3.4. Khoang chức năng rõ ràng

• Khoang nguồn tổng
• Khoang phân phối
• Khoang điều khiển – đo lường
• Khoang tụ bù (nếu tích hợp)

3.5. Thiết bị phụ trợ

• Relay bảo vệ.
• Bộ đo đa chức năng (PM).
• Khóa cơ – điện, hệ thống thông gió.
• Cầu đấu, dây dẫn, thanh nối đất…

4. Ứng dụng của tủ MSB

Tủ MSB được sử dụng ở hầu hết các công trình hạ thế:

• Nhà máy sản xuất
• Khu công nghiệp
• Chung cư – tòa nhà văn phòng
• Trung tâm thương mại
• Bệnh viện – trường học
• Các trạm bơm, trạm xử lý nước
• Hệ thống điện dự án hạ tầng

5. Vì sao cần chọn tủ MSB chất lượng cao?

Một tủ MSB không đạt chuẩn có thể gây:

• Sụt áp, cháy nổ, quá tải dây dẫn
• Thiết bị trong nhà máy nhanh hỏng
• Mất điện diện rộng, gián đoạn sản xuất
• Nguy cơ thiệt hại hàng trăm triệu đến hàng tỷ đồng

Do đó, tiêu chuẩn kỹ thuật, linh kiện và quy trình sản xuất tủ MSB cần được kiểm soát chặt chẽ ngay từ đầu.

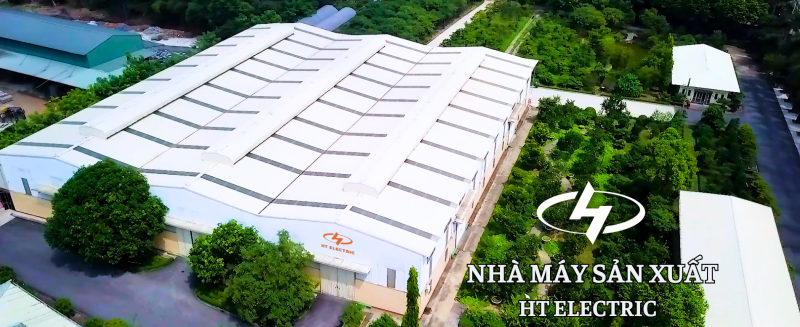

HT ELECTRIC – Nhà sản xuất tủ MSB theo tiêu chuẩn IEC

HT ELECTRIC là nhà sản xuất tủ điện công nghiệp uy tín, cung cấp giải pháp tủ MSB chất lượng cho các dự án lớn nhỏ trên toàn quốc.

• Thiết kế – lắp ráp theo tiêu chuẩn ISO – IEC – Quatest
• Linh kiện chính hãng (Schneider, LS, ABB, Mitsubishi…)
• Kiểm soát chất lượng nghiêm ngặt tại nhà máy
• Đội ngũ kỹ sư M&E hỗ trợ khảo sát – tư vấn – báo giá tận nơi
• Sản phẩm tối ưu cho từng mô hình công nghiệp, vận hành bền bỉ – an toàn – ổn định

HT ELECTRIC cam kết mang đến hệ thống tủ điện đáp ứng đầy đủ yêu cầu kỹ thuật, độ bền và tính an toàn cho mọi dự án.

Quý khách vui lòng tham khảo sản phẩm tủ điện tổng MSB do HT ELECTRIC thiết kế và sản xuất tại: Sản phẩm
