Thang máng cáp là hạng mục quan trọng trong hệ thống điện công trình, giúp bảo vệ, sắp xếp và quản lý dây cáp an toàn, khoa học. Tuy nhiên, trên thực tế, nhiều công trình vẫn gặp lỗi trong quá trình thiết kế và lắp đặt thang máng cáp, dẫn đến mất an toàn, giảm tuổi thọ hệ thống và phát sinh chi phí sửa chữa.

Dưới đây là những lỗi thường gặp khi lắp đặt thang máng cáp điện và giải pháp khắc phục mà chủ đầu tư, nhà thầu và đơn vị thi công cần đặc biệt lưu ý.

1. Bố trí giá đỡ quá xa gây võng và rung hệ thống

Vấn đề xảy ra

Một trong những lỗi phổ biến nhất là giá đỡ thang máng cáp được bố trí không hợp lý – khoảng cách giữa 2 giá đỡ quá lớn. Khi đó, khung máng rất dễ bị võng xuống, rung lắc, đặc biệt khi chịu tải nặng hoặc đặt ở tuyến dài. Điều này gây áp lực lên dây cáp, dẫn đến hư hỏng vỏ cáp, mất tín hiệu hoặc ngắn mạch.

Cách khắc phục

Xác định khoảng cách giá đỡ phù hợp với tải trọng thực tế. Thông thường ≤1,2–1,5m phụ thuộc vào loại thang và loại cáp.
Đặt thêm thanh giằng, phụ kiện cứng tại các đoạn dài, góc rẽ để tăng độ ổn định.
Kiểm tra lại độ thăng bằng sau khi lắp đặt để đảm bảo không có phần võng hoặc lệch.

=> Một hệ thống giá đỡ đúng kỹ thuật giúp thang cáp ổn định lâu dài, giảm rung lắc và kéo dài tuổi thọ của dây cáp.

2. Thiếu nối đất toàn hệ thống

Vấn đề xảy ra

Thiếu hoặc thực hiện sai việc nối đất cho thanh máng cáp là sai sót rất nghiêm trọng. Điều này sẽ khiến toàn bộ hệ thống mất khả năng xả dòng sự cố về đất, dẫn đến rò điện, giật điện hoặc nguy cơ cháy nổ.

Cách khắc phục

Kết nối dây nối đất theo đúng tiêu chuẩn kỹ thuật ban đầu tại mỗi đoạn nối và mỗi nhánh.
Đảm bảo không bị gián đoạn điện trở tiếp địa theo toàn tuyến.
Kiểm tra định kỳ điện trở nối đất theo quy định an toàn điện.

Lưu ý: Nối đất đúng tiêu chuẩn không chỉ bảo vệ hệ thống mà còn bảo vệ cả thiết bị, nhân sự vận hành.

3. Sử dụng vật liệu không phù hợp với môi trường lắp đặt

Vấn đề xảy ra

Việc chọn chất liệu thang máng cáp không tương thích với môi trường sử dụng (ví dụ môi trường ẩm, ngoài trời, gần hóa chất, khí mặn) sẽ dẫn đến:

Ăn mòn, gỉ sét nhanh chóng
Giảm độ bền và ảnh hưởng tới khả năng chịu tải

Cách khắc phục

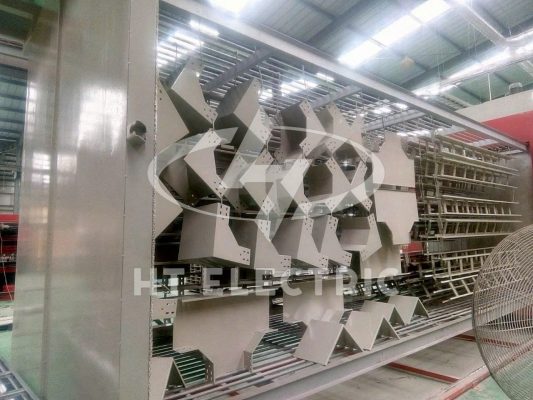

Trong nhà: dùng thép sơn tĩnh điện chất lượng cao chống oxy hóa.

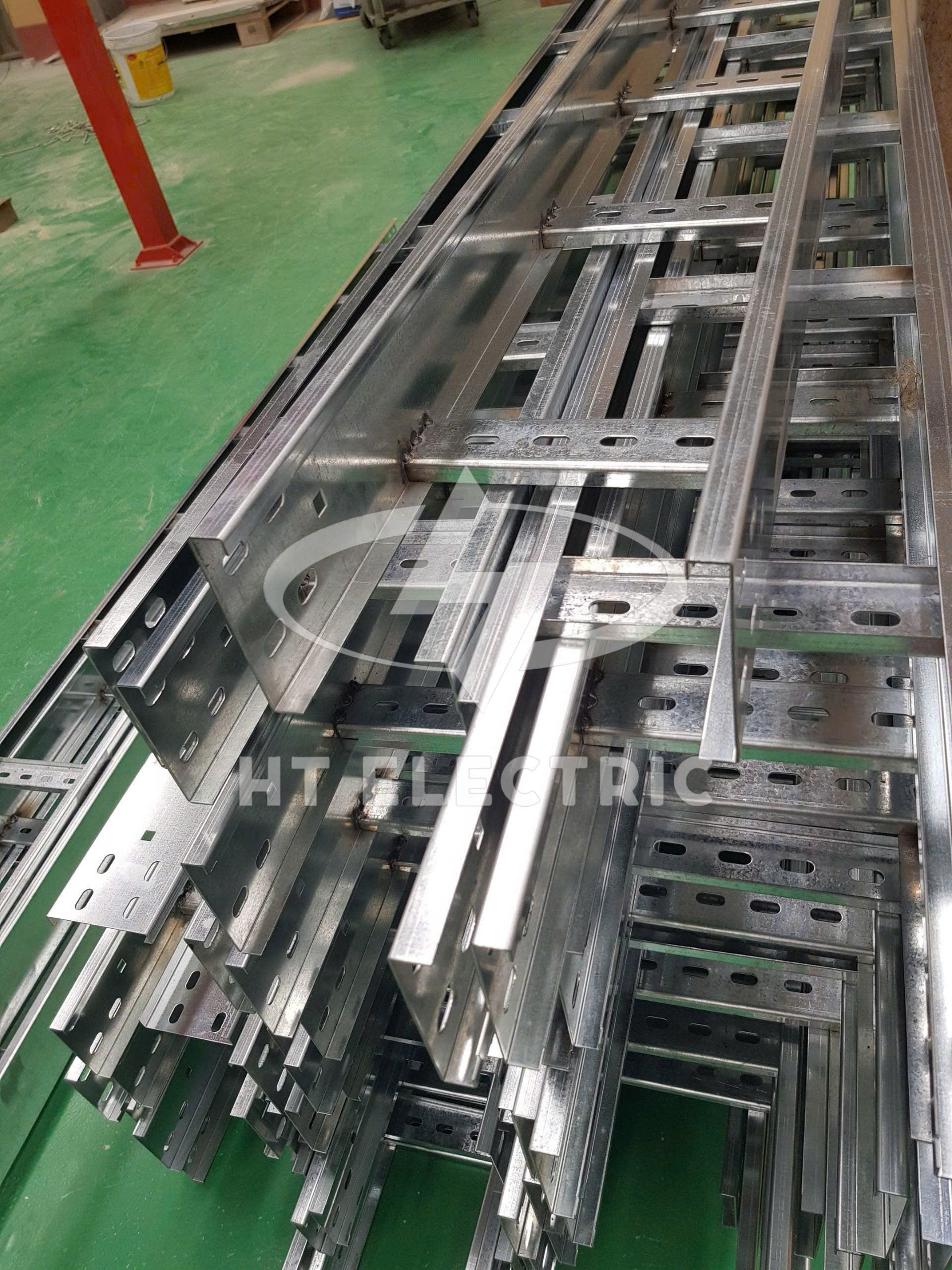

Ngoài trời và môi trường khắc nghiệt: dùng mạ kẽm nhúng nóng hoặc inox.
Chọn loại thang phù hợp môi trường để tối ưu chi phí vận hành lâu dài.

=> Việc dùng vật liệu đúng sẽ giúp giảm bảo trì và kéo dài tuổi thọ hệ thống lên đáng kể.

4. Cắt máng nhưng không xử lý mép

Vấn đề xảy ra

Trong quá trình thi công, đôi khi kỹ thuật viên phải cắt máng để điều chỉnh độ dài. Nếu mép cắt không được mài mòn, bo góc hoặc phủ chống ăn mòn, mép sắc có thể:

Làm trầy xước vỏ cáp
Tạo điểm gãy cáp trong quá trình vận hành
Giảm tuổi thọ của dây dẫn

Cách khắc phục

Mài bo tất cả mép cắt và sơn phủ lại lớp bảo vệ tương tự phần còn lại của máng.
Sử dụng máy cắt chuyên dụng và phụ kiện bảo vệ mép để giảm bớt rủi ro.

=> Xử lý mép đúng kỹ thuật giảm thiểu khả năng trầy xước, đứt cáp và đảm bảo an toàn vận hành.

5. Thi công không theo trình tự chuẩn

Vấn đề xảy ra

Lắp đặt thang máng cáp không theo trình tự chuẩn dẫn đến hệ thống không đồng nhất, lệch tuyến, gây khó khăn cho bảo trì và kiểm tra sau này.

Ví dụ: bắt đầu từ đoạn thẳng trước rồi mới tới nhánh, góc sẽ làm hệ thống không thẳng hàng và thiếu logic trong quản lý cáp.

Cách khắc phục

Thi công theo thứ tự: đầu tuyến → nhánh → góc → đoạn thẳng còn lại.
Tuân thủ bản vẽ kỹ thuật và sơ đồ thiết kế ban đầu.
Kiểm tra từng phần sau khi lắp để tránh sai lệch lặp lại đến các đoạn tiếp theo.

=> Làm việc theo quy trình giúp hệ thống ổn định ngay từ ban đầu và giảm đáng kể rủi ro bảo trì sau này.

6. Sai lệch kích thước và kết nối thiếu chính xác

Vấn đề xảy ra

Lỗi kỹ thuật như sai lệch kích thước giữa các khối máng hoặc kết nối không chắc chắn có thể dẫn đến:

Hở mối nối
Lệch đường tuyến
Rung lắc mạnh khi chịu tải
Tạo điểm áp lực không đều lên cáp

Cách khắc phục

Đo đạc chính xác từng đoạn trước khi thi công.
Sử dụng phụ kiện kết nối chuẩn từ nhà sản xuất.
Kiểm tra lại các liên kết bằng phương pháp siết chặt, kiểm tra tải trọng.

=> Kết nối chính xác là yếu tố quyết định sự ổn định lâu dài của cả hệ thống.

7. Đi dây không đúng tiêu chuẩn và thiếu bố trí gọn gàng

Vấn đề xảy ra

Đi dây lộn xộn hoặc không theo thứ tự kỹ thuật sẽ gây ra:

Khó khăn trong bảo trì
Tăng rủi ro chập, nhiễu tín hiệu
Giảm hiệu suất vận hành tổng thể

Cách khắc phục

Bố trí cáp theo từng nhóm chức năng (nguồn – điều khiển – tín hiệu).
Gắn nhãn đánh dấu cáp rõ ràng.
Dùng phụ kiện cố định chính hãng để đảm bảo độ ổn định cáp.

=> Hệ thống đi dây gọn gàng giúp tiết kiệm thời gian bảo trì và tăng hiệu quả vận hành.

Quy trình sản xuất và thi công thang máng cáp đúng kỹ thuật

Để tránh tối đa các lỗi kỹ thuật trên, hệ thống thang máng cáp cần tuân thủ quy trình chuẩn sau:

Khảo sát hiện trường: đo đạc tuyến, điều kiện môi trường, tải trọng dự kiến.
Lập bản vẽ kỹ thuật: định vị vị trí, nhánh, góc, cao độ, kích thước chính xác.
Chọn vật liệu phù hợp: dựa trên môi trường, tải trọng và yêu cầu vận hành.

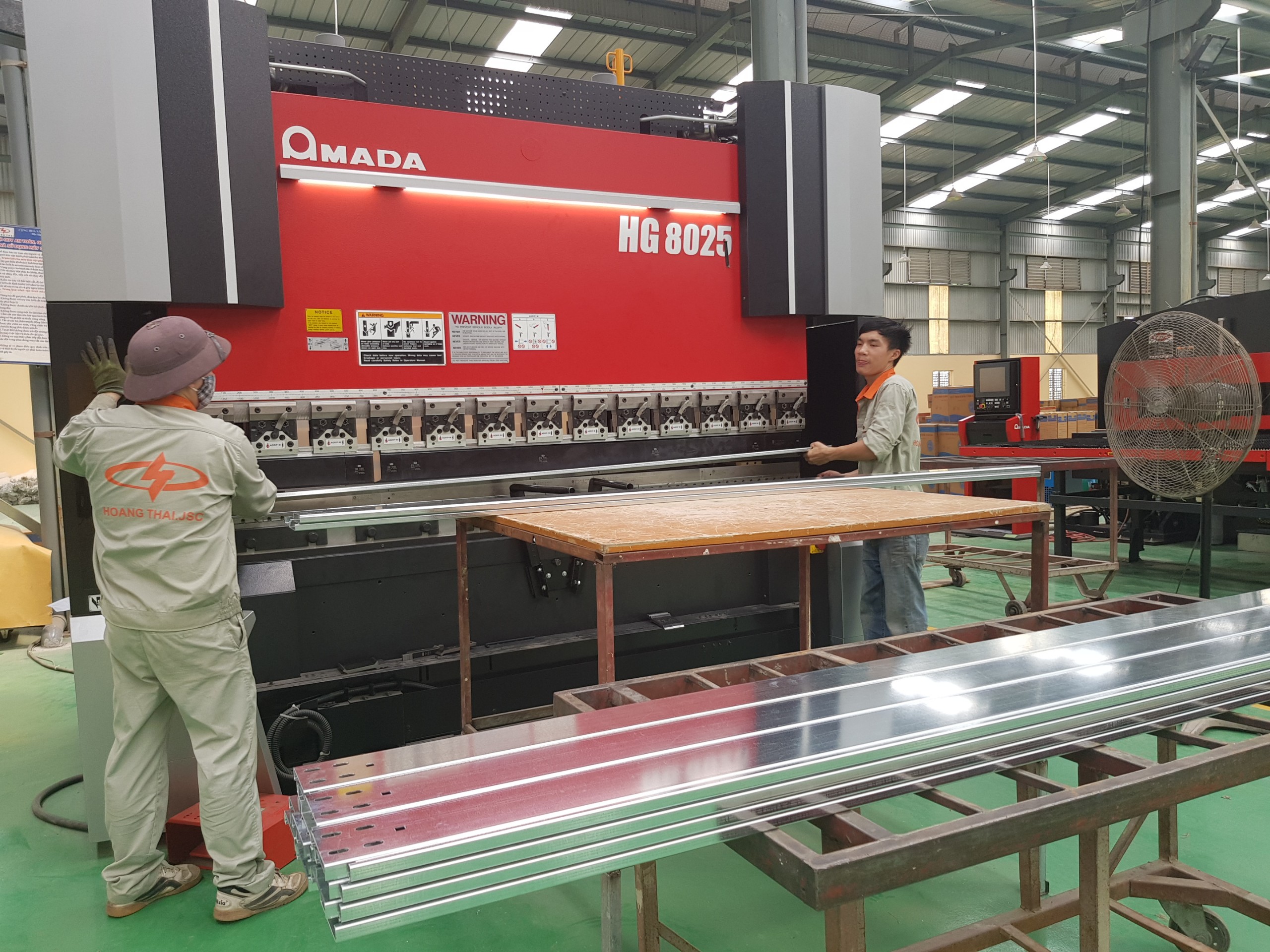

Gia công sản xuất: cắt, đột lỗ, mài mép và sơn phủ/mạ theo yêu cầu kỹ thuật.
Lắp đặt thi công theo thứ tự: từ đầu tuyến → nhánh → góc → đoạn thẳng → kiểm tra.
Nối đất và kiểm tra an toàn: nối đất toàn tuyến, kiểm tra điện trở nối đất.
Bàn giao và nghiệm thu: thử tải, kiểm tra độ ổn định, hoàn thiện đánh dấu cáp.
Bảo trì định kỳ: kiểm tra độ lỏng vít, hư hỏng cáp, rung lắc theo chu kỳ.

Tuân thủ quy trình này sẽ giúp hệ thống thang máng cáp hoạt động ổn định, an toàn và bền vững trong dài hạn.
