Trong các công trình dân dụng và công nghiệp hiện đại, việc quản lý và bảo vệ hệ thống dây cáp điện là yếu tố quan trọng để đảm bảo an toàn, thẩm mỹ và khả năng vận hành lâu dài. Thang máng cáp chính là giải pháp tối ưu, được sử dụng rộng rãi trong nhà xưởng, tòa nhà, trung tâm thương mại và khu kỹ thuật. HT Electric sẽ giúp bạn hiểu rõ hơn thông qua bài viết này.

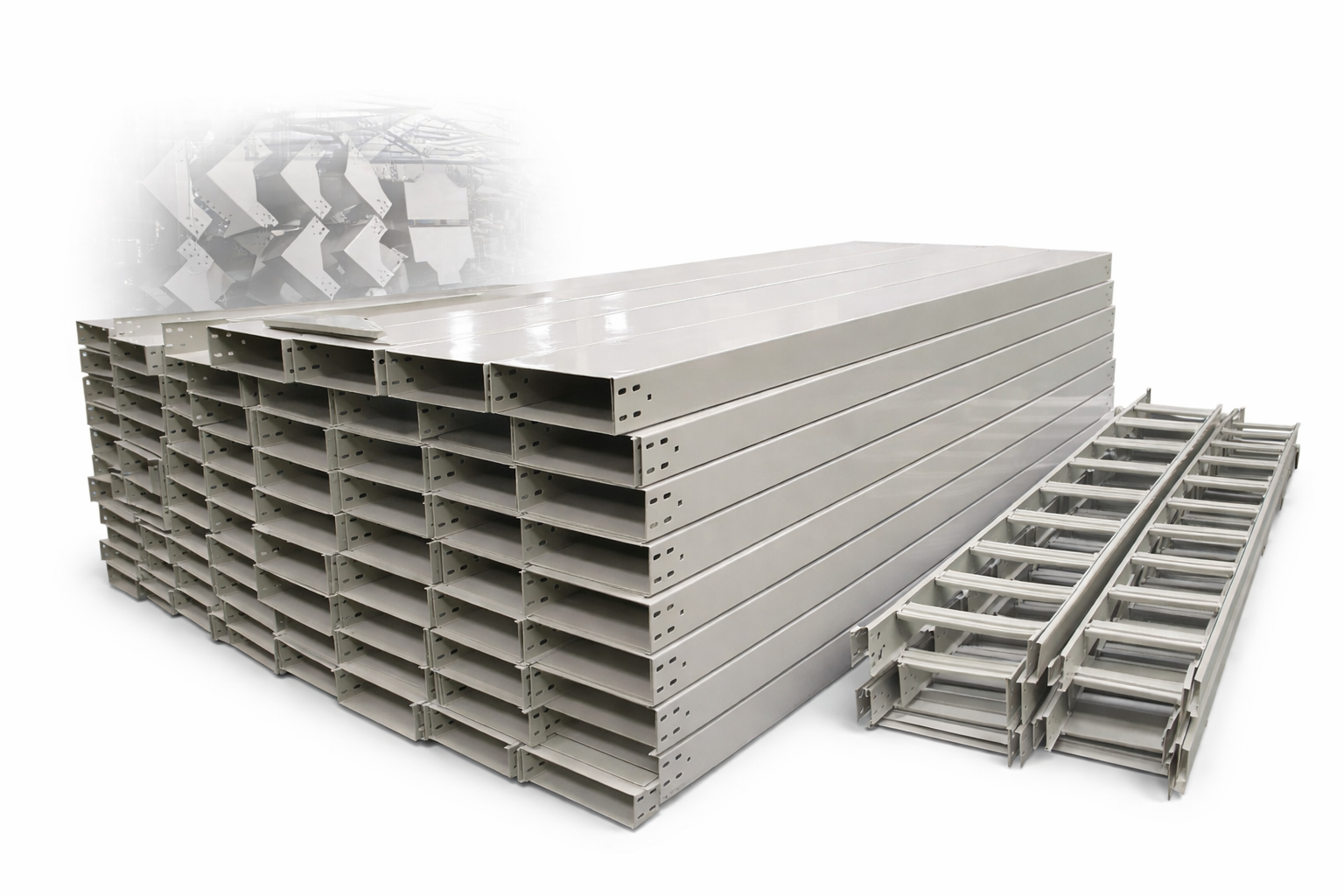

1. Thang Máng Cáp là gì ?

Thang máng cáp là hệ thống giá đỡ chuyên dụng dùng để đỡ, cố định và định hướng dây cáp điện (cáp động lực, cáp điều khiển, cáp mạng, cáp PCCC…). Sản phẩm được lắp đặt trên trần, tường hoặc sàn kỹ thuật, giúp hệ thống cáp gọn gàng, dễ kiểm soát và an toàn hơn so với đi dây rời, ngăn chặn tác động xấu từ môi trường, kéo dài tuổi thọ cho hệ thống dây dẫn.

Thang máng cáp nguyên nghĩa tiếng Anh được gọi là:

Cable Tray System: Khái niệm tổng quát chỉ hệ thống giá đỡ và quản lý cáp điện toàn diện.
Cable Ladder (Thang cáp): Đặc trưng bởi kết cấu các thanh ngang như bậc thang, tối ưu cho việc tản nhiệt và đi dây cáp công suất lớn.
Cable Trunking (Máng cáp): Hệ thống máng dạng hộp, bảo vệ cáp khỏi các tác nhân vật lý và bụi bẩn nhờ thiết kế kín.
Cable Tray (Khay cáp): Cấu tạo dạng lòng máng (thường có đục lỗ), phù hợp để nâng đỡ các loại dây tín hiệu hoặc cáp điều khiển cỡ nhỏ.

Việc gọi tên hệ thống thang máng cáp trong tiếng Anh cần dựa trên chủng loại cụ thể mà bạn đang sử dụng.

2. Phân biệt các loại Thang Máng Cáp

Trong cấu trúc hạ tầng hiện đại, hệ thống thang máng cáp đóng vai trò là ‘mạch máu’ quan trọng, giúp tối ưu hóa việc quản lý mạng lưới điện và tín hiệu. Với sự đa dạng về thiết kế và công năng, mỗi dòng sản phẩm—từ Thang cáp, Máng cáp đến Khay cáp—đều được tính toán kỹ lưỡng nhằm đáp ứng những tiêu chuẩn kỹ thuật khắt khe nhất trong mọi môi trường lắp đặt. Dưới đây là cái nhìn chi tiết về đặc tính của ba giải pháp phổ biến này:

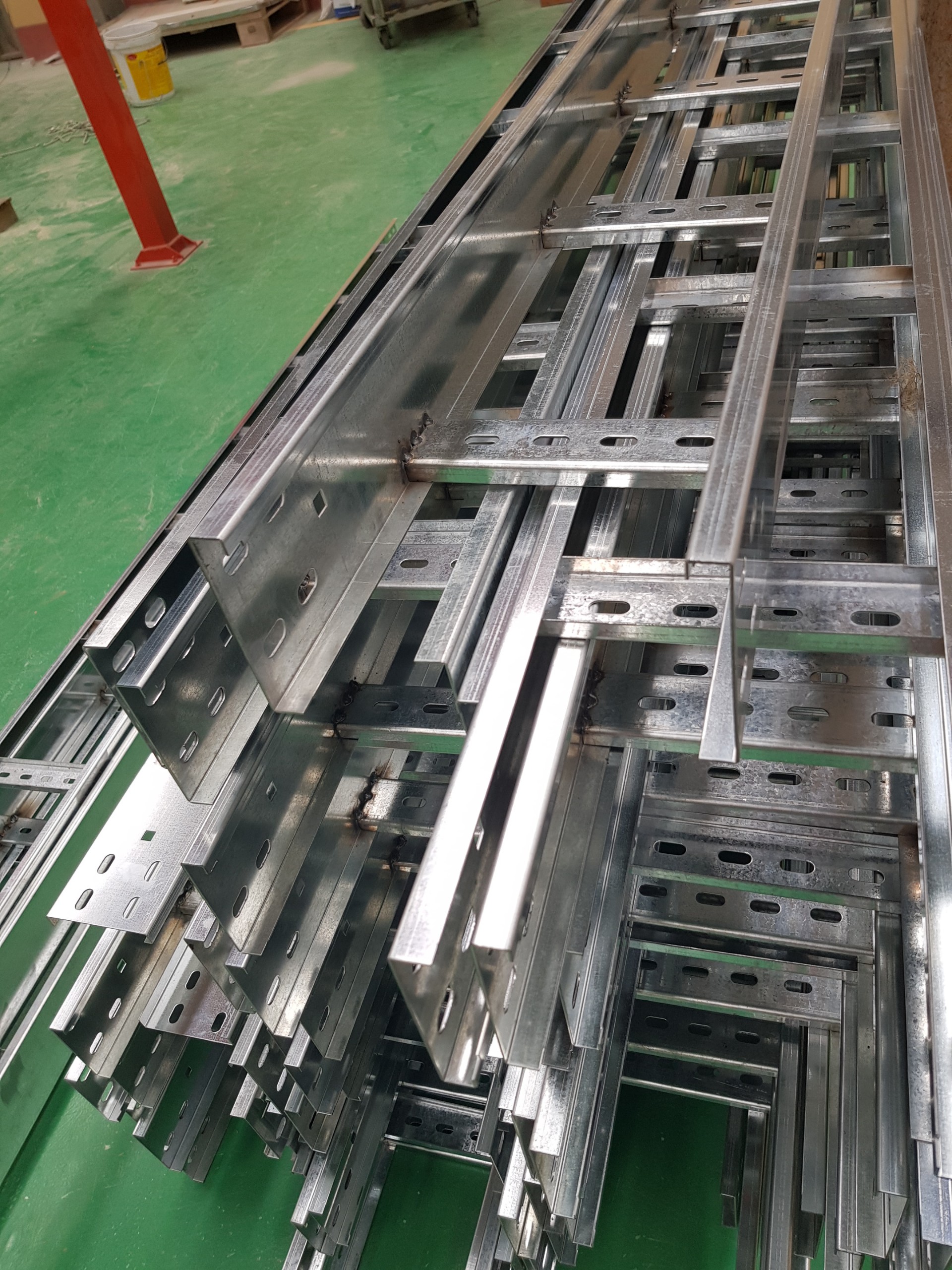

2.1. Thang Cáp (Cable Ladder)

Cấu tạo đặc trưng: Được chế tạo từ hệ khung vững chắc gồm hai thanh dọc liên kết bởi các bậc ngang (Rungs) với khoảng cách tiêu chuẩn từ 200mm – 400mm.
Vật liệu & Bề mặt: Tùy chọn đa dạng từ thép sơn tĩnh điện, mạ kẽm nhúng nóng đến Inox cao cấp để thích ứng với mọi điều kiện khắc nghiệt.
Ứng dụng thực tiễn: * Chuyên dụng cho các hệ thống cáp động lực, cáp cao thế tại nhà máy, trạm biến áp và khu công nghiệp.
- Lựa chọn hàng đầu cho những khu vực lắp đặt đòi hỏi khắt khe về thông gió và thoát nhiệt.
Điểm vượt trội:
- Hiệu suất tản nhiệt tuyệt đối: Thiết kế mở hoàn toàn giúp luân chuyển không khí, bảo vệ dây cáp khỏi nguy cơ quá nhiệt.
- Khả năng chịu lực cực hạn: Kết cấu thang bền bỉ, không biến dạng dưới áp lực của những bó cáp có trọng lượng lớn.
- Tính linh hoạt cao: Hỗ trợ việc kiểm tra định kỳ, thay thế hoặc nâng cấp hệ thống dây dẫn một cách nhanh chóng và thuận tiện.

Thang Máng Cáp — Thang Cáp đạt tiêu chuẩn

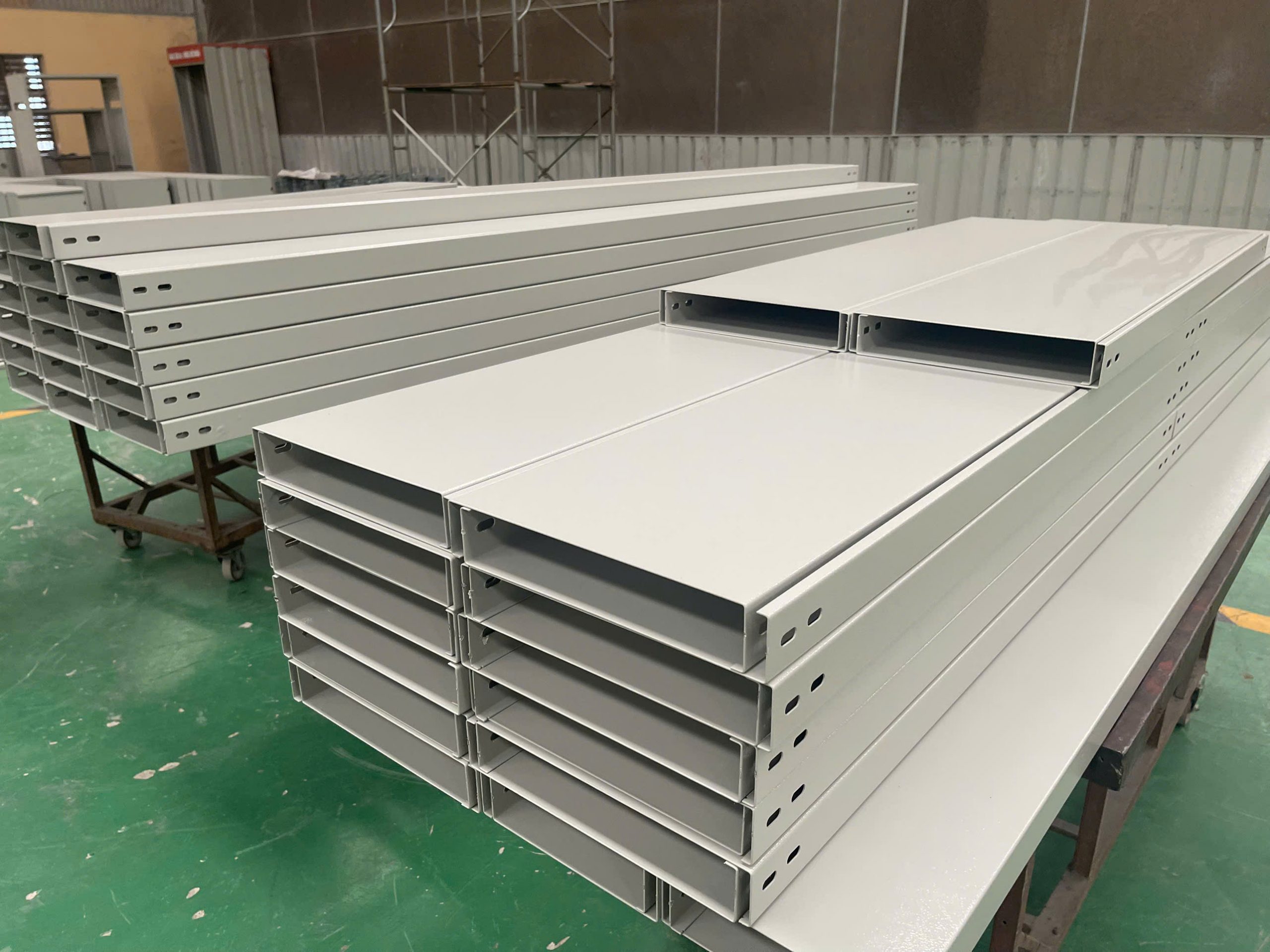

2.2. Máng cáp (Cable Trunking)

Thiết kế đặc thù: Sản phẩm có cấu trúc dạng hình hộp (kín hoặc nửa kín), thường đi kèm nắp đậy thông minh để bao bọc hoàn toàn hệ thống dây dẫn bên trong.
Vật liệu đa dạng: Chế tạo từ thép sơn tĩnh điện, mạ kẽm, Inox, hoặc nhựa PVC cao cấp cho các nhu cầu đặc biệt.
Ứng dụng thực tế: Lựa chọn hàng đầu cho các môi trường đòi hỏi sự bảo vệ nghiêm ngặt trước bụi bẩn, độ ẩm, hóa chất và sự xâm nhập của côn trùng.
- Giải pháp tối ưu cho không gian văn phòng, tòa nhà thương mại, bệnh viện – những nơi đề cao tính thẩm mỹ và sự gọn gàng.
Giá trị kỹ thuật cốt lõi:
- Lớp giáp bảo vệ hoàn hảo: Cách ly dây cáp khỏi các tác nhân gây hại từ môi trường, từ đó kéo dài tuổi thọ hệ thống điện.
- Kiến trúc gọn gàng: Che giấu hoàn toàn các bó dây chằng chịt, mang lại vẻ đẹp tinh tế, chuyên nghiệp cho không gian lắp đặt.
- An toàn tuyệt đối: Hạn chế tối đa rủi ro rò rỉ điện hoặc những va chạm vật lý ngoài ý muốn.

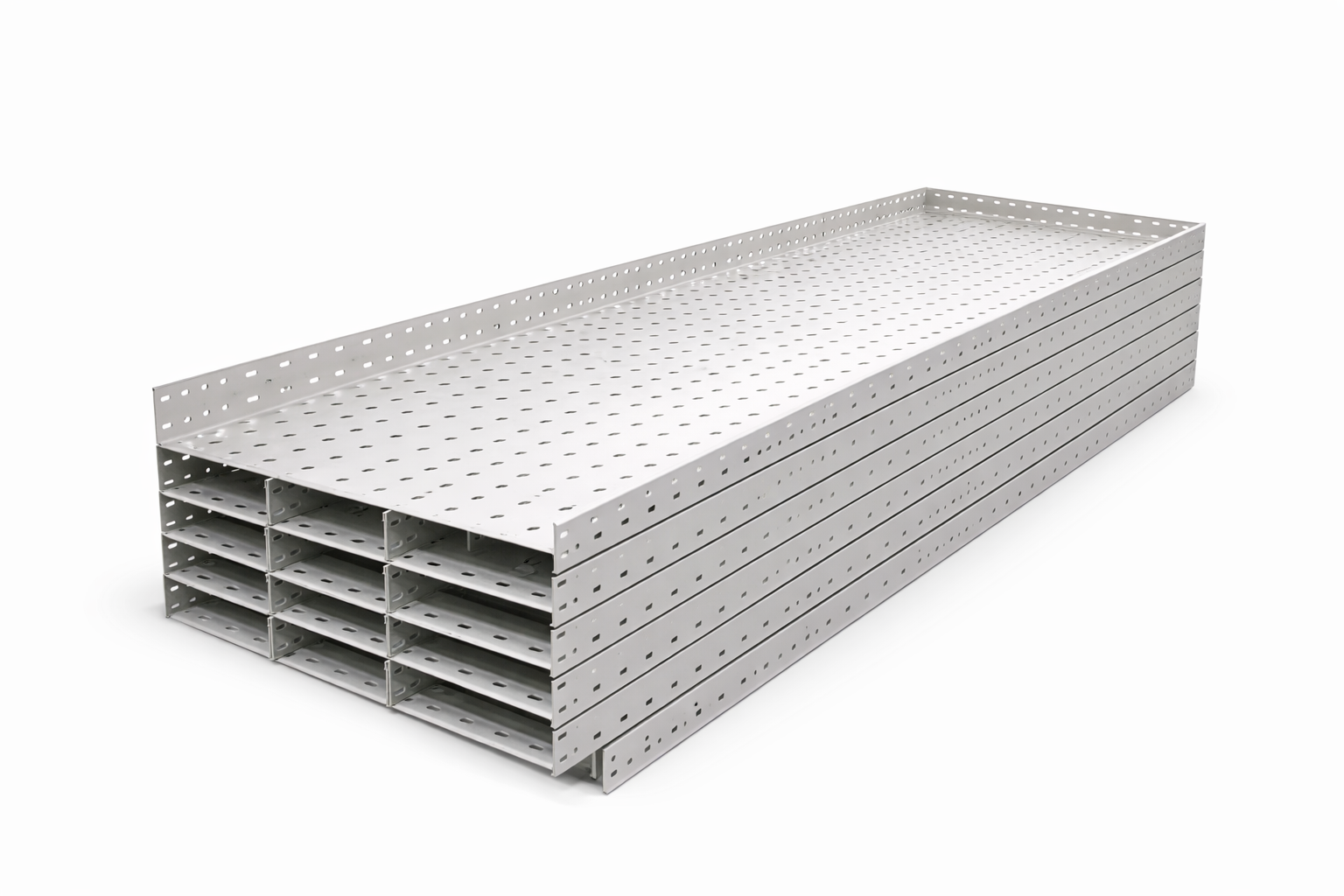

2.3. Khay cáp (Cable Tray)

Đặc điểm cấu tạo: Thiết kế dạng lòng máng phẳng với hệ thống lỗ đột hoặc khe thoáng mật độ cao, giúp tối ưu hóa việc cố định dây dẫn.
Vật liệu & Trọng lượng: Thường chế tạo từ thép mạ kẽm, sơn tĩnh điện hoặc nhôm cao cấp; ưu điểm lớn nhất là trọng lượng nhẹ, giảm tải trọng cho kết cấu công trình.
Phạm vi ứng dụng:
- Lý tưởng cho việc nâng đỡ các dòng cáp nhẹ như: cáp mạng (LAN), cáp tín hiệu, cáp viễn thông hoặc hệ thống điều khiển thông minh.
- Sử dụng phổ biến trong các trục kỹ thuật, trần giả hoặc không gian nội thất kín của tòa nhà.
Lợi ích kinh tế & Kỹ thuật:
- Lắp đặt nhanh chóng: Nhờ trọng lượng nhẹ, việc vận chuyển và thi công trở nên đơn giản, giúp tiết kiệm đáng kể chi phí nhân công.
- Tối ưu ngân sách: Là lựa chọn kinh tế nhất trong các loại hệ thống quản lý cáp, phù hợp cho nhiều quy mô dự án.
- Thông khí hiệu quả: Các lỗ đột trên bề mặt không chỉ giúp tản nhiệt tốt mà còn tránh tích tụ độ ẩm, bụi bẩn.

3. Tiêu chuẩn thang máng cáp điện

Để hệ thống điện vận hành an toàn và bền bỉ, việc tuân thủ các tiêu chuẩn lắp đặt thang máng cáp là điều kiện bắt buộc. Dưới đây là bản tóm lược đầy đủ và chi tiết nhất về các quy định này:

3.1. Tiêu chuẩn về Vật liệu và Kết cấu

Vật liệu phải được chọn lọc dựa trên tải trọng và môi trường lắp đặt thực tế:

Độ dày & Chịu lực: Độ dày phổ biến từ 0.8mm – 2.0mm. Độ võng cho phép giữa hai điểm tựa không được vượt quá 1/300 nhịp.
Giá đỡ: Khoảng cách tiêu chuẩn giữa các giá đỡ là 1.5m – 2m. Với tải trọng cực nặng, cần bổ sung thêm cây đỡ hoặc rút ngắn khoảng cách này.
Lớp bảo vệ: * Mạ kẽm (điện phân/nhúng nóng): Chống ăn mòn cho môi trường ngoài trời/khắc nghiệt.
- Sơn tĩnh điện: Tối ưu thẩm mỹ và độ bền cho môi trường trong nhà.
- Inox: Dùng cho môi trường hóa chất hoặc yêu cầu vệ sinh cao (thực phẩm, y tế).

3.2. Tiêu chuẩn Kỹ thuật Thi công (Theo TCVN 9208:2012)

Tại Việt Nam, việc thi công phải bám sát các nguyên tắc vàng sau:

Trình tự lắp đặt: Luôn hoàn thiện hệ thống thang máng cáp trước, sau đó mới tiến hành rải dây cáp.
Độ hoàn thiện bề mặt: Tuyệt đối không có cạnh sắc nhọn hoặc điểm thô ráp để tránh làm trầy xước, hỏng lớp vỏ cách điện của cáp.
Phụ kiện & Bảo vệ: * Sử dụng đầy đủ co, tê, chữ thập để chuyển hướng linh hoạt.
- Hệ thống chạy thẳng đứng phải có nắp kim loại bảo vệ.
- Thiết kế nắp máng phải dễ dàng tháo lắp để thuận tiện cho bảo trì.
Chống tác nhân ngoại cảnh: Phải có biện pháp ngăn chặn bụi bẩn, nước ngưng tụ và sự xâm nhập của côn trùng.
Hỗ trợ đặc biệt: Nếu máng rộng trên 1200mm, cần bổ sung hệ thống giá đỡ và quang treo dày đặc hơn (từ 1m – 3m).

3.3. Hệ thống Tiêu chuẩn Quốc tế (Châu Âu & Quốc tế)

Đây là các chứng chỉ bảo chứng cho chất lượng toàn cầu của hệ thống:

IEC 61537 / EN 61537: Tiêu chuẩn cốt lõi về khả năng chịu tải, che chắn và phân nhóm dây cáp giúp quản lý hệ thống khoa học.
BS EN 50085-2-1: Quy định khắt khe về hiệu quả cách ly điện (Hỗ trợ điện áp tới 1000V AC và 1500V DC).
IEC 61914: Thử nghiệm độ bền cơ học và khả năng thích nghi của hệ thống trong nhiều vị trí lắp đặt khác nhau.

4. Vai trò của Thang Máng Cáp

Quy hoạch hệ thống: Sắp xếp dây điện, cáp tín hiệu ngăn nắp, khoa học; loại bỏ tình trạng dây chằng chịt.
Bảo vệ toàn diện: Chống lại các tác động vật lý (va đập), bụi bẩn và sự cắn phá của côn trùng, giúp kéo dài tuổi thọ dây dẫn.
Đảm bảo kỹ thuật: Cách ly dây cáp khỏi các bề mặt nguy hiểm, đảm bảo hệ thống vận hành đúng tiêu chuẩn an toàn điện.
Tối ưu thẩm mỹ: Che giấu mạng lưới dây dẫn tinh tế, tạo không gian làm việc và sinh hoạt sạch sẽ, hiện đại.
An toàn cho người dùng: Triệt tiêu nguy cơ vấp ngã, rò rỉ điện hoặc chập cháy gây hỏa hoạn do dây dẫn không được quản lý.
Thích ứng môi trường: Các loại máng chuyên dụng (như máng nhựa) giúp chống nước và ẩm ướt, bảo vệ hệ thống điện ngay cả khi ngập lụt.
Hỗ trợ bảo trì: Giúp việc kiểm tra, thay thế hoặc nâng cấp dây dẫn sau này trở nên nhanh chóng và dễ dàng hơn.
