Tủ Tụ Bù Công Suất

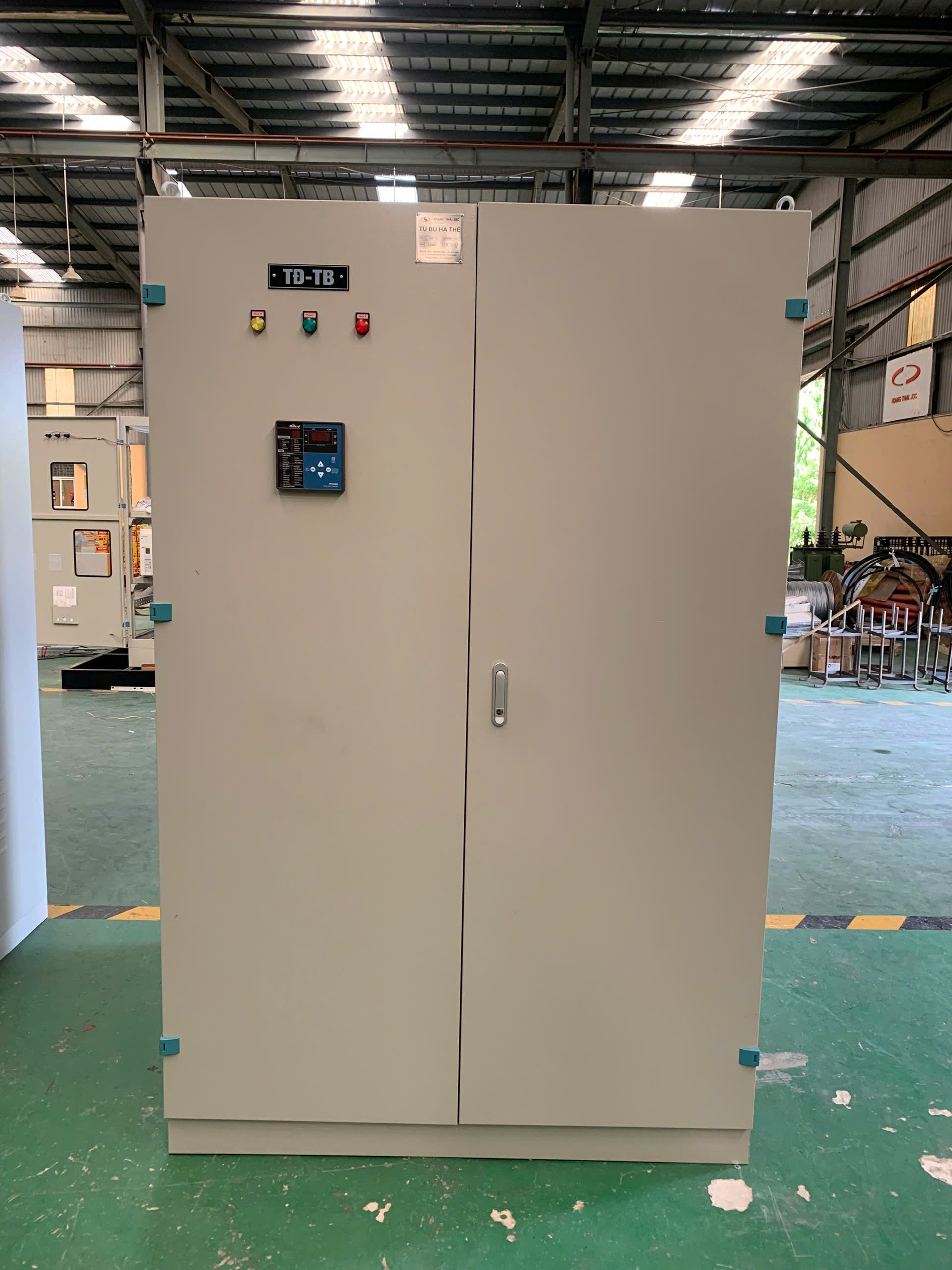

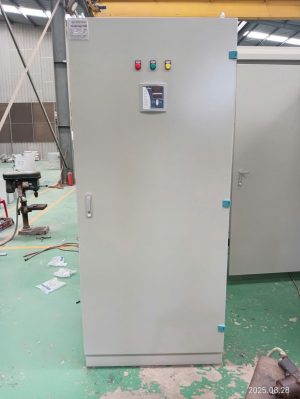

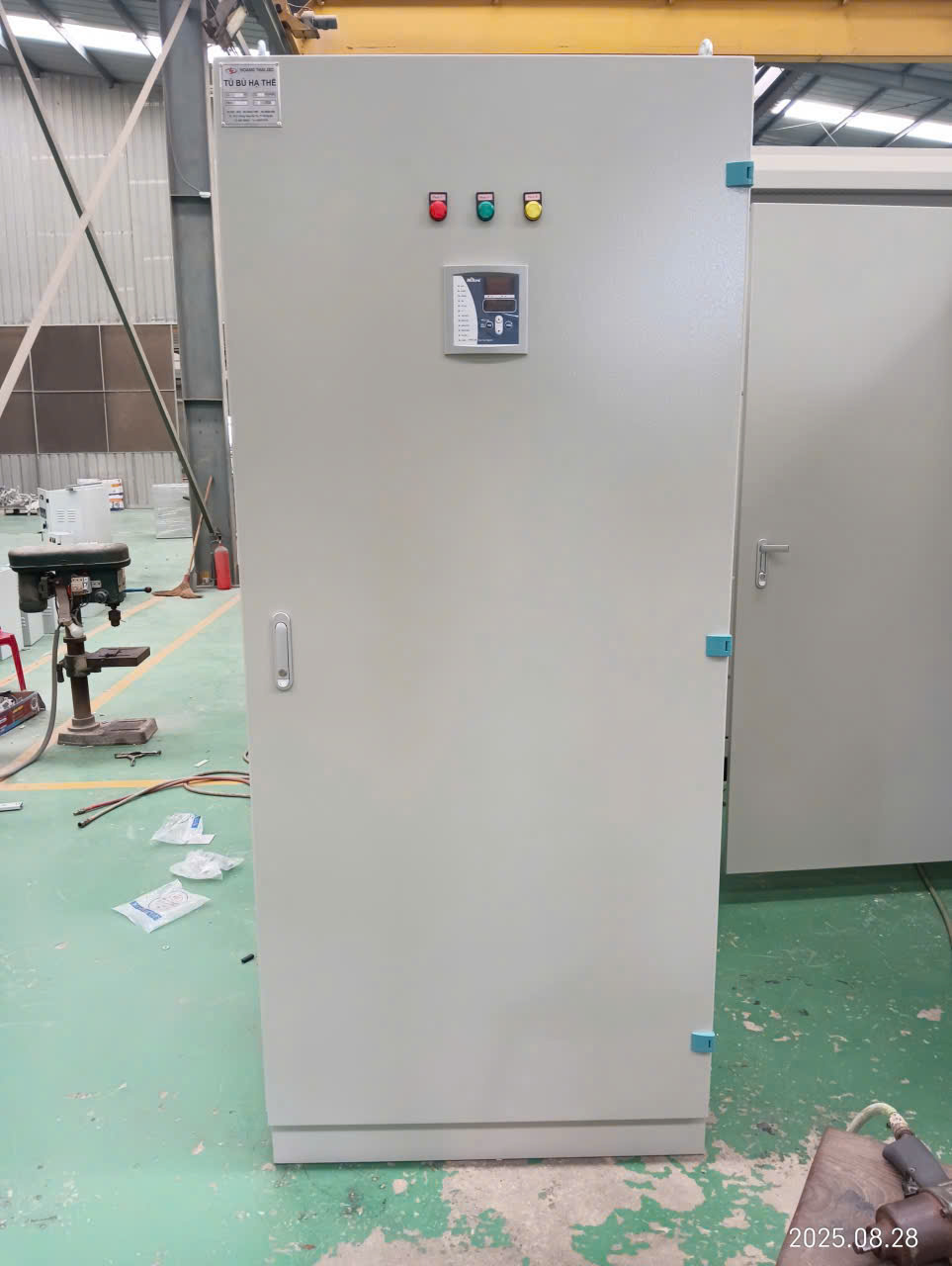

TỦ TỤ BÙ CÔNG SUẤT (PFC – POWER FACTOR CORRECTION CABINET)

Tủ tụ bù công suất (PFC) là thiết bị quan trọng trong hệ thống điện hạ thế, có chức năng nâng cao hệ số công suất (cosφ), giảm tổn thất điện năng và tiết kiệm chi phí tiền điện cho doanh nghiệp. Tủ hoạt động bằng cách tự động đóng/cắt các cấp tụ điện phù hợp với phụ tải thực tế, giúp hệ thống điện vận hành ổn định và hiệu quả hơn.

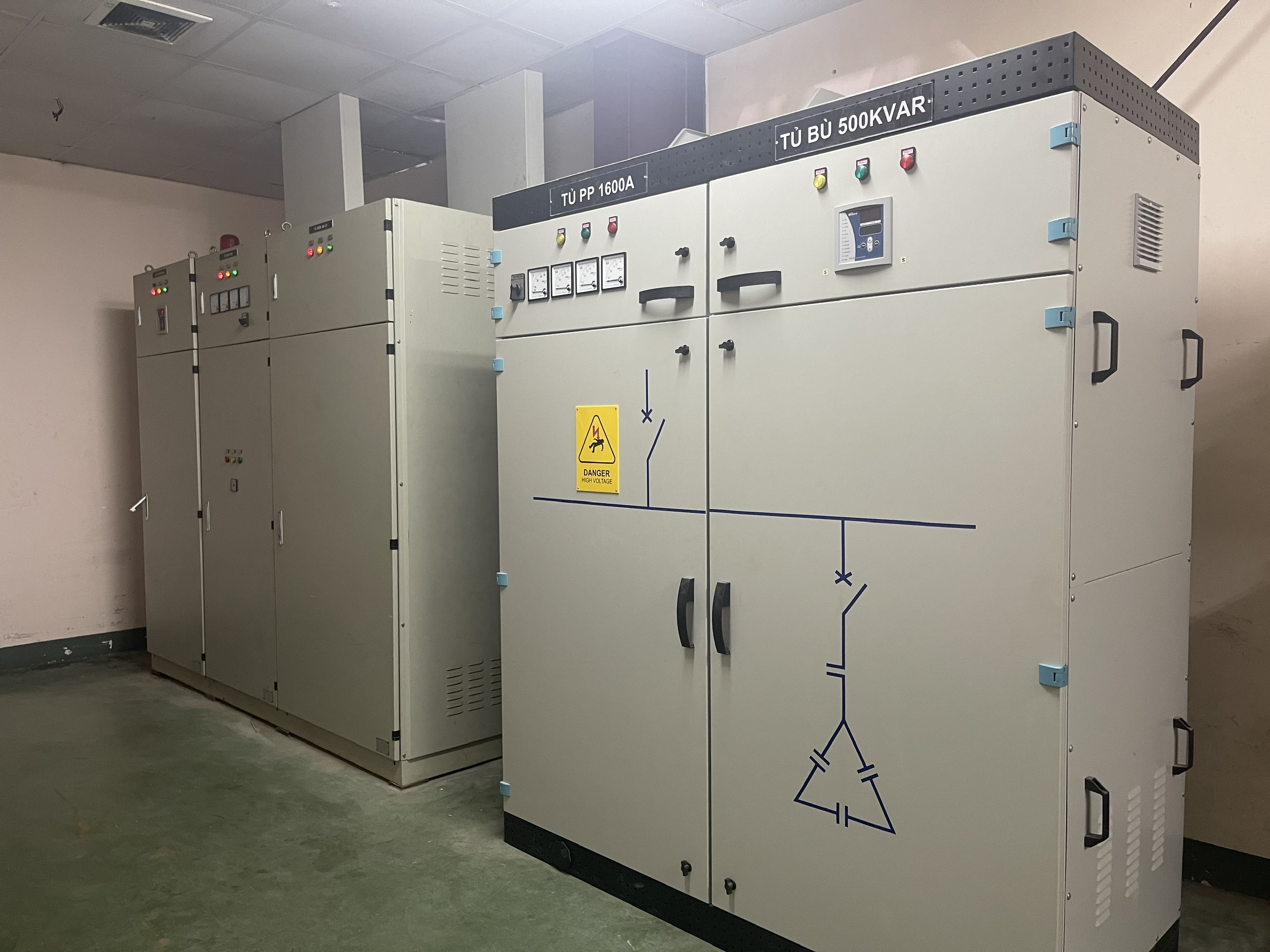

Tủ tụ bù thường được lắp đặt sau tủ phân phối tổng (MSB) hoặc tủ phân phối khu vực (MDB), sử dụng cho nhà máy, xưởng sản xuất, trung tâm thương mại, tòa nhà, hoặc các khu công nghiệp có phụ tải cảm ứng lớn (động cơ, máy nén, bơm, quạt…).

Hệ thống tụ bù được thiết kế theo tiêu chuẩn IEC 60439, sử dụng tụ bù khô hoặc tụ dầu, kết hợp contactor chuyên dụng hoặc bộ điều khiển thyristor (RVC/SVG) để đáp ứng nhanh với biến thiên phụ tải, tránh hiện tượng quá áp hoặc cộng hưởng điện từ.

Vỏ tủ được chế tạo từ thép tấm mạ kẽm hoặc sơn tĩnh điện, độ dày 1.2 – 1.5mm, đảm bảo độ bền cơ học, thẩm mỹ cao và chống ăn mòn tốt trong môi trường công nghiệp.

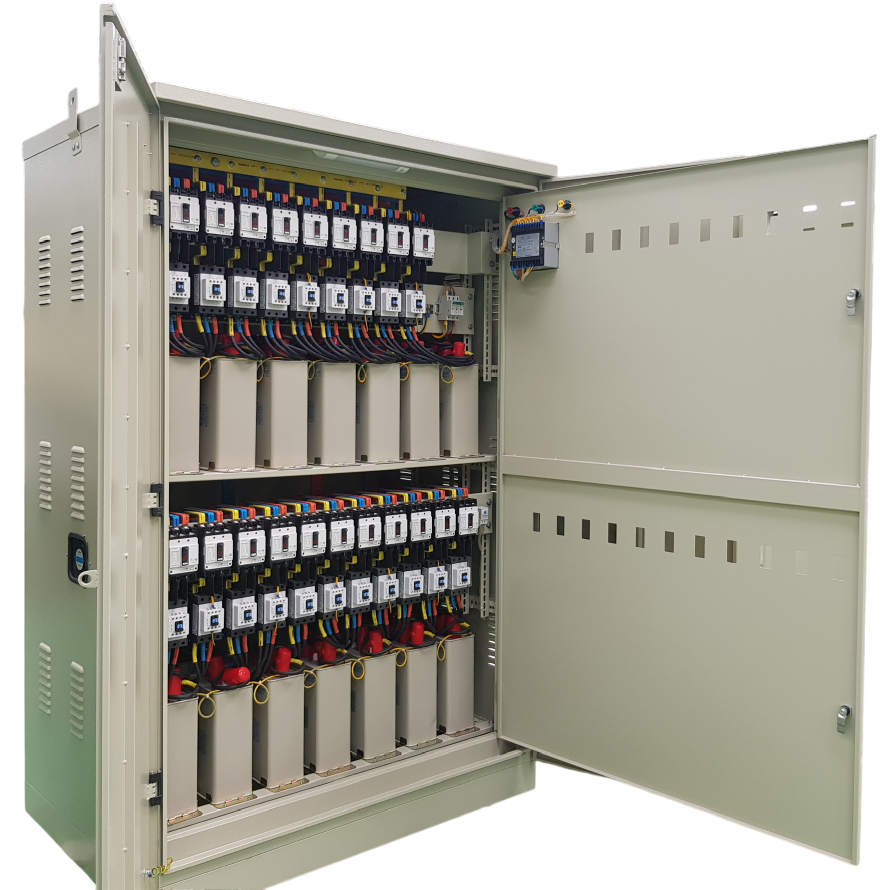

Kết cấu tủ tụ bù công suất

• Vỏ tủ: Thép sơn tĩnh điện hoặc inox, độ dày 1.2–1.5mm, chắc chắn, thẩm mỹ, chống gỉ sét.

• Cánh tủ: 1 lớp hoặc 2 lớp, bản lề mở rộng, có gioăng cao su chống bụi và ẩm.

• Tụ bù: Tụ khô (Dry type) hoặc tụ dầu (Oil type), điện áp 415V/440V, tuổi thọ cao.

• Bộ điều khiển tụ bù: Tự động đo hệ số công suất và điều khiển đóng/cắt cấp tụ theo thời gian thực.

• Thiết bị bảo vệ: MCCB, MCB, contactor, cầu chì, điện trở xả, cuộn kháng chống sóng hài (nếu có).

• Thanh cái (Busbar): Làm bằng đồng hoặc nhôm, bọc co cách điện, lắp ghép bulong siết chặt.

• Phân khoang bố trí: Rõ ràng giữa khu vực tụ, điều khiển và đấu nối, đảm bảo an toàn và dễ bảo trì.

Phân loại tủ tụ bù công suất

Tùy theo đặc thù phụ tải và mục đích sử dụng, tủ tụ bù được chia thành:

• Tủ tụ bù tự động (Automatic PFC Cabinet): Điều khiển tự động bằng bộ RVC, chia nhiều cấp bù linh hoạt.

• Tủ tụ bù cố định (Fixed PFC Cabinet): Bù công suất phản kháng cố định, phù hợp phụ tải ổn định.

• Tủ tụ bù có cuộn kháng (Detuned Reactor PFC): Dành cho hệ thống có sóng hài cao, chống cộng hưởng và bảo vệ tụ.

• Tủ tụ bù trung tâm hoặc phân tán: Tùy theo quy mô và vị trí phụ tải trong hệ thống điện.

Ứng dụng của tủ tụ bù

• Nhà máy sản xuất, xưởng cơ khí, dây chuyền công nghiệp.

• Trung tâm thương mại, siêu thị, tòa nhà văn phòng, khách sạn.

• Khu công nghiệp, trạm bơm, trạm xử lý nước thải.

• Hệ thống M&E công trình dân dụng và công nghiệp.

Lợi ích khi sử dụng tủ tụ bù công suất

• Nâng cao hệ số công suất, tránh bị phạt tiền điện do cosφ thấp.

• Giảm tổn hao điện năng, tiết kiệm chi phí vận hành.

• Ổn định điện áp, tăng hiệu suất và tuổi thọ thiết bị điện.

• Giảm tải cho máy biến áp và hệ thống dây dẫn.

• Giúp hệ thống điện đạt tiêu chuẩn vận hành theo IEC và EVN quy định
