TỦ MDB (MAIN DISTRIBUTION BOARD) – TỦ PHÂN PHỐI HẠ THẾ

Tủ phân phối hạ thế (MDB) là tủ điện trung gian trong hệ thống điện hạ thế, có chức năng nhận nguồn từ tủ phân phối tổng (MSB) và tiếp tục phân phối đến các tủ nhánh (DB, tủ điều khiển, tủ bơm, chiếu sáng, ổ cắm, máy móc thiết bị, v.v.). MDB thường được lắp đặt tại các tầng kỹ thuật, khu vực sản xuất, hoặc các phân xưởng, nơi cần phân phối điện cho từng khu vực nhỏ hơn trong công trình.

Tủ được thiết kế dựa trên yêu cầu phụ tải thực tế và sơ đồ mạng điện của từng dự án. Với cấu hình linh hoạt, tủ MDB có thể được thiết kế theo Form 2, Form 3 hoặc Form 4 để đảm bảo an toàn, dễ vận hành và thuận tiện cho công tác bảo trì. Thiết bị đóng cắt chính trong tủ thường là MCCB hoặc MCB, kết hợp với thanh cái đồng, thiết bị bảo vệ, đo lường và giám sát điện năng theo tiêu chuẩn IEC 60439.

Vỏ tủ MDB được chế tạo từ thép tấm mạ kẽm hoặc thép sơn tĩnh điện, độ dày từ 1.2mm – 1.5mm, đảm bảo độ cứng vững, chống ăn mòn và phù hợp với điều kiện môi trường lắp đặt. Tủ có thể được thiết kế dạng treo tường hoặc tủ đứng sàn, 1 mặt thao tác hoặc 2 mặt, tùy theo mặt bằng và yêu cầu vận hành thực tế.

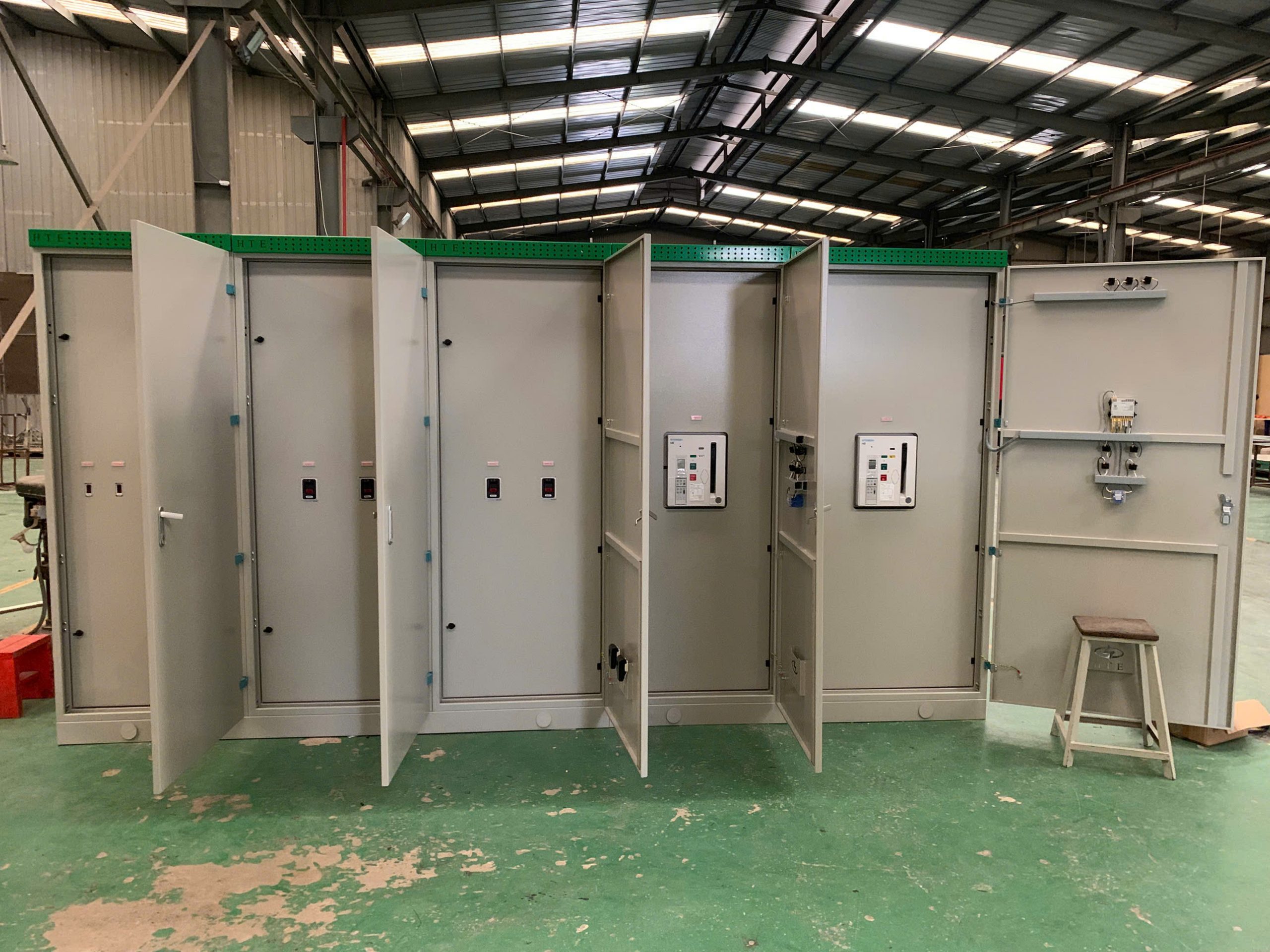

Kết cấu tủ MDB

• Vỏ tủ: Làm từ thép tấm sơn tĩnh điện hoặc inox, độ dày 1.2–1.5 mm, bền chắc, chống gỉ.

• Cánh tủ: Cánh đơn hoặc cánh đôi, bản lề mở rộng, có gioăng cao su chống bụi và chống nước.

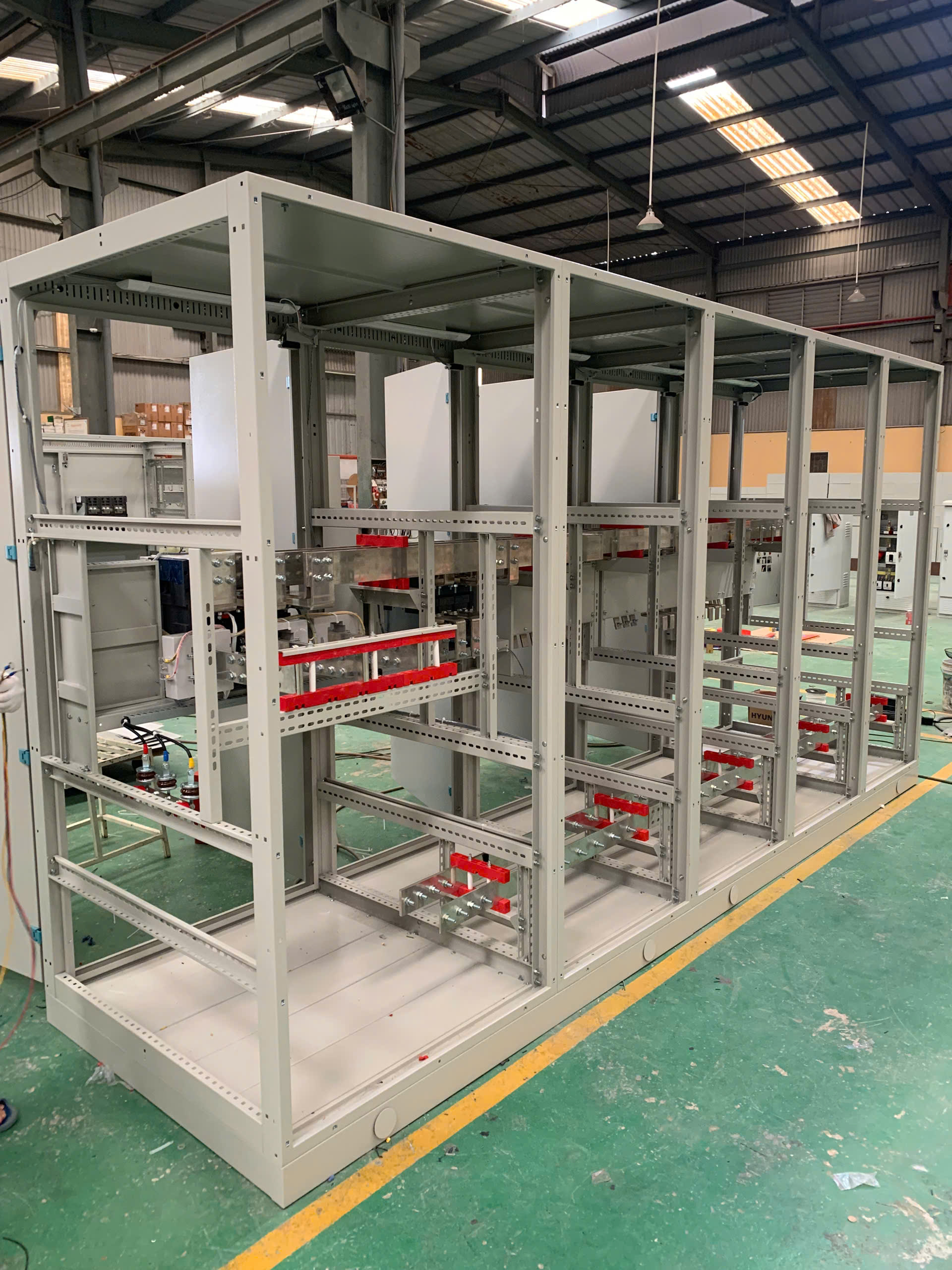

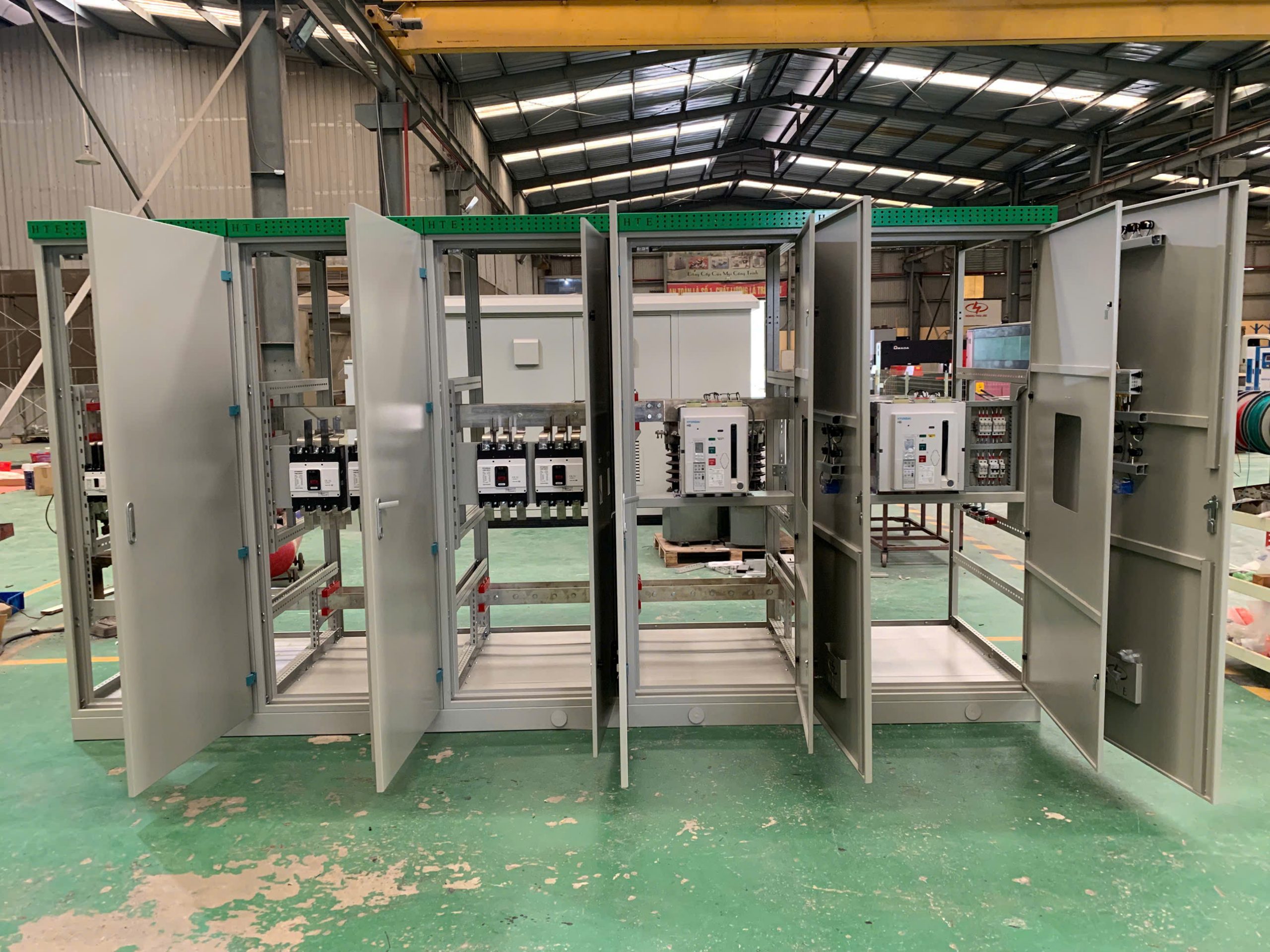

• Thanh cái (Busbar): Sử dụng đồng thanh cái chất lượng cao, liên kết bằng bulong siết chặt, được bọc co hoặc sơn insulating đảm bảo an toàn.

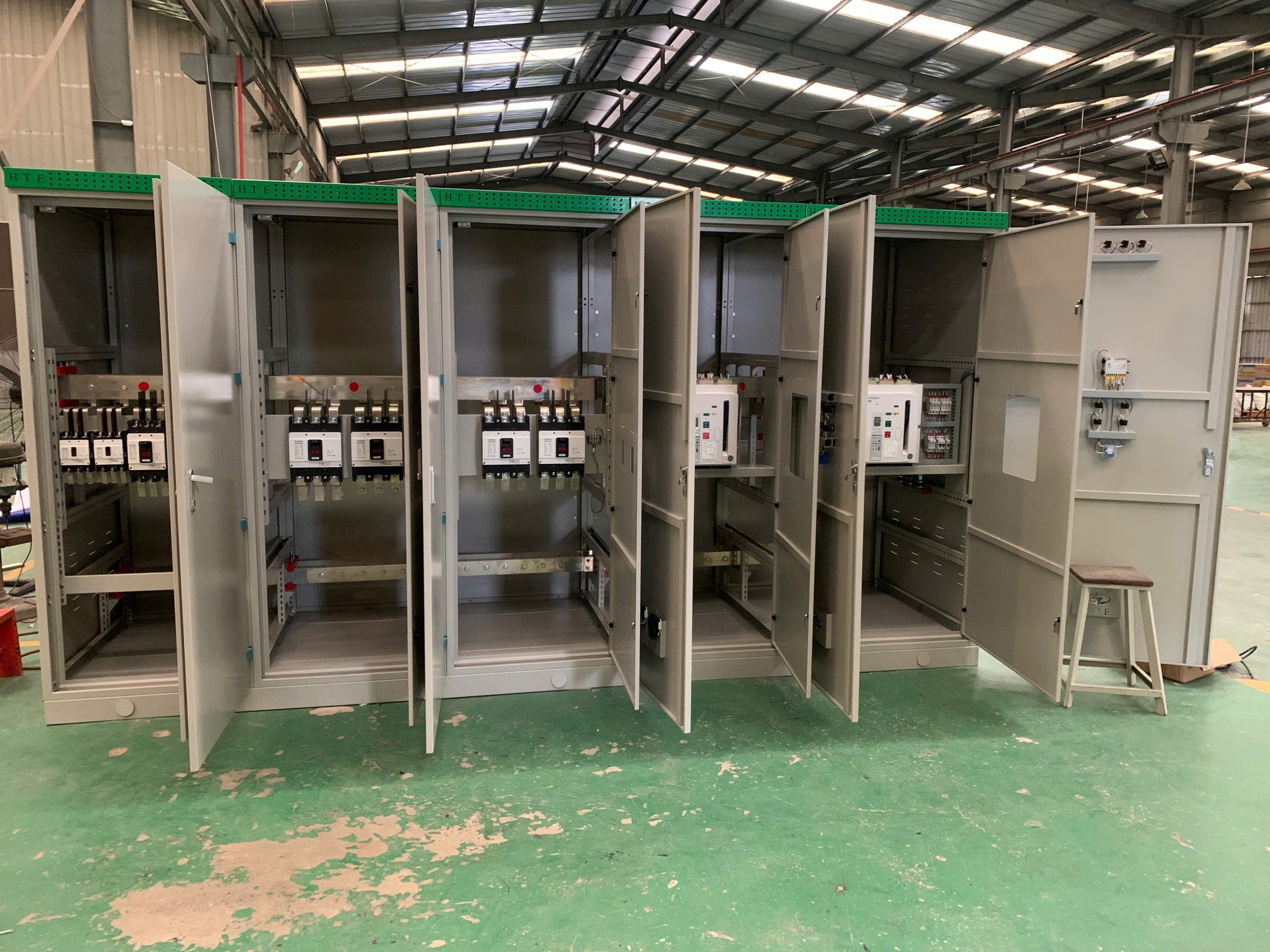

• Thiết bị & phụ kiện: Bố trí trên thanh ray, có máng đi dây, đầu cos, terminal, nhãn đánh số rõ ràng, thuận tiện khi thi công và bảo trì.

• Phân khoang chức năng: Rõ ràng giữa khoang thiết bị – khoang busbar – khoang đấu nối, đảm bảo an toàn và dễ thao tác.

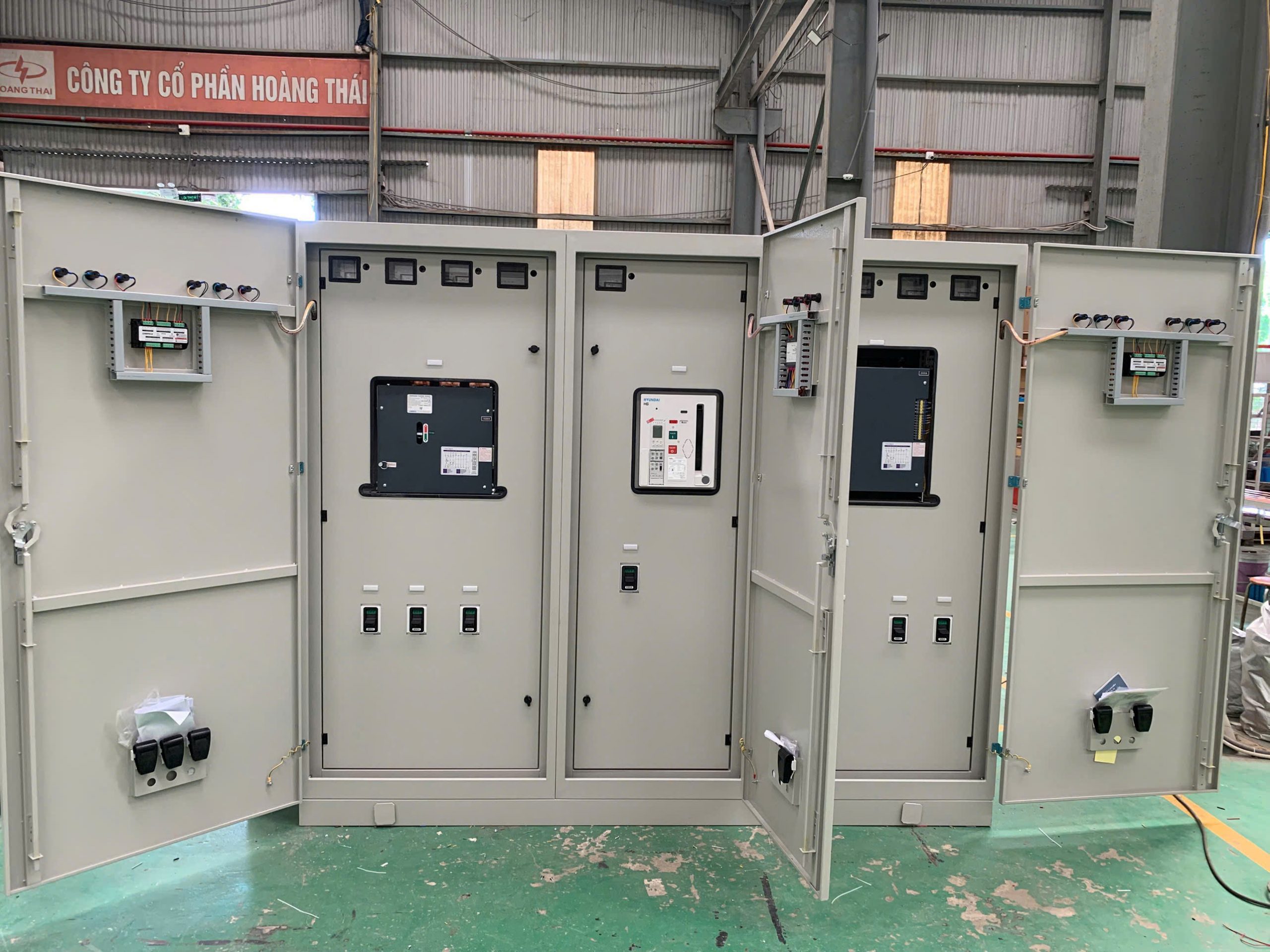

Phân loại tủ MDB

Tùy theo chức năng và vị trí trong hệ thống điện:

• MDB – Main Distribution Board: Tủ phân phối chính cho từng khu vực hoặc tầng.

• SMDB – Sub Main Distribution Board: Tủ phân phối phụ cấp nguồn cho các tủ DB nhánh.

• MDB tích hợp đo lường và giám sát điện năng: Kết nối hệ thống BMS/SCADA qua truyền thông Modbus.

• Form 3/4 MDB: Thiết kế phân khoang độc lập, tăng độ an toàn và dễ bảo trì.

Ứng dụng

• Nhà máy, xưởng sản xuất, khu công nghiệp.

• Trung tâm thương mại, cao ốc văn phòng, khách sạn, bệnh viện.

• Hệ thống M&E của tòa nhà dân dụng và công nghiệp.

• Các khu vực kỹ thuật hoặc phân xưởng trong dây chuyền sản xuất.
