Tủ Đo Đếm Trung Thế

TỦ ĐO ĐẾM TRUNG THẾ (METERING PANEL)

Tủ đo đếm trung thế là thiết bị điện trung gian quan trọng trong hệ thống điện trung áp, có chức năng đo lường, kiểm soát và giám sát điện năng tiêu thụ của toàn bộ công trình hoặc từng khu vực riêng biệt. Tủ thường được lắp đặt tại trạm biến áp trung thế (22kV hoặc 35kV), nằm trong chuỗi tủ RMU, tủ máy cắt trung thế, hoặc trước máy biến áp, nhằm phục vụ công tác đo đếm điện năng chính xác cho ngành điện lực và chủ đầu tư.

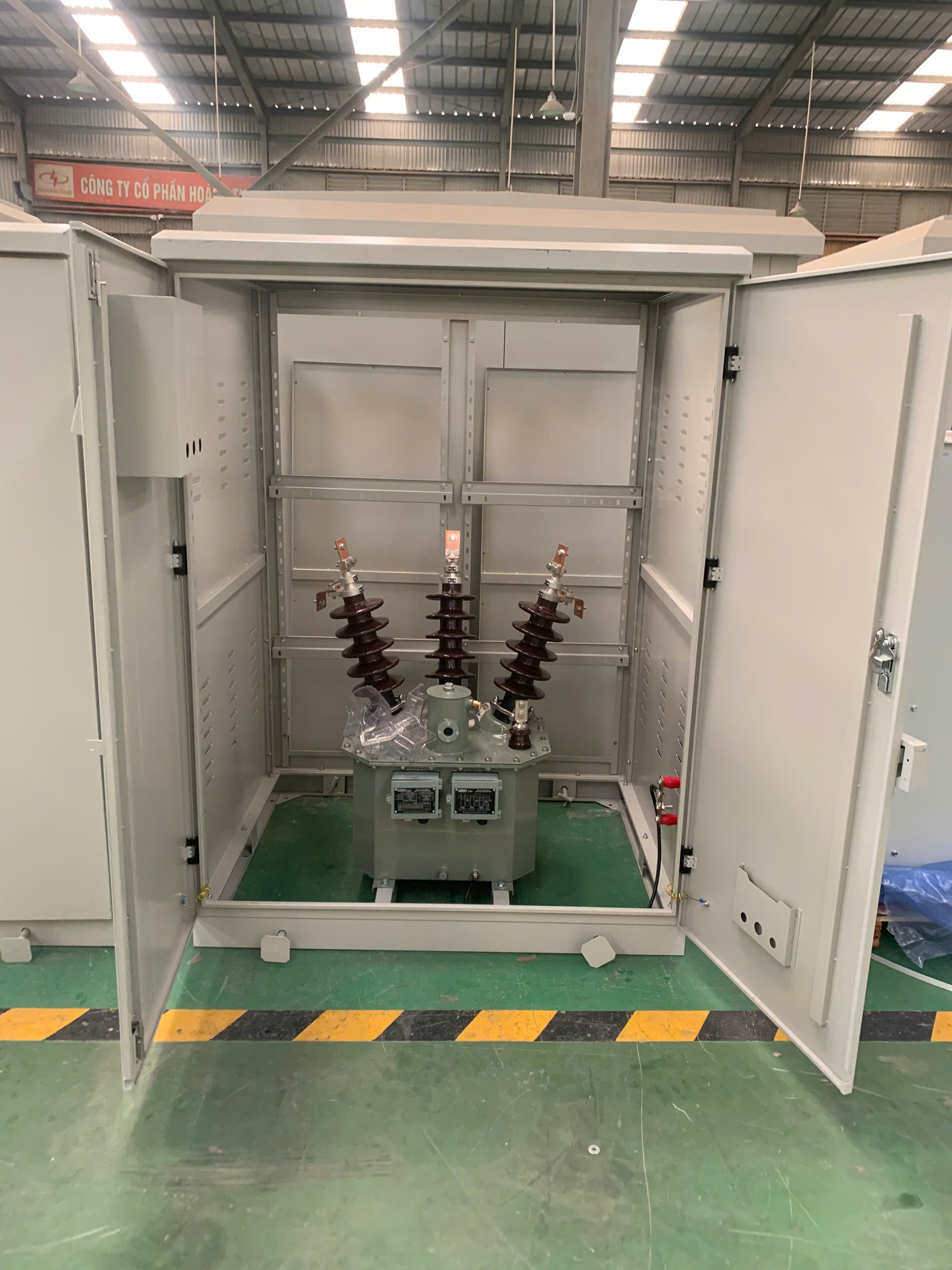

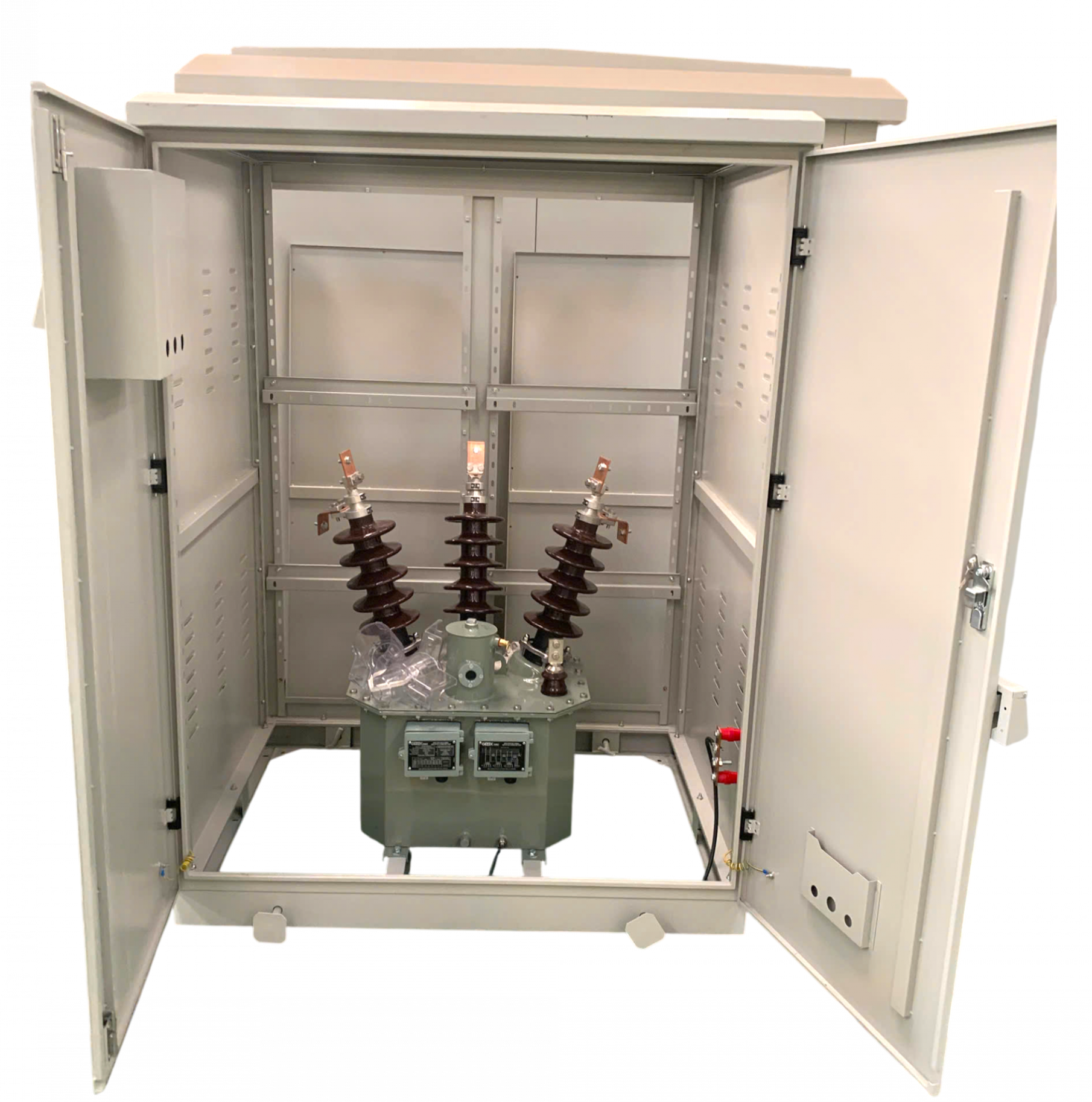

Tủ đo đếm trung thế được thiết kế, chế tạo và kiểm định theo tiêu chuẩn IEC hoặc tương đương, đảm bảo độ an toàn cao, cách điện tốt và vận hành ổn định trong môi trường có điện áp cao. Hệ thống thiết bị trong tủ bao gồm máy biến dòng (CT), máy biến điện áp (PT), công tơ đo đếm 3 pha, aptomat hoặc cầu dao phụ trợ, cùng các thiết bị giám sát và truyền dữ liệu theo yêu cầu của Điện lực.

Tùy vào yêu cầu đấu nối, vị trí lắp đặt và hình thức đo đếm, tủ có thể được cấu hình đo đếm phía trung áp (22kV/35kV) hoặc đo đếm phía hạ áp (0.4kV). Tất cả được thiết kế kín, an toàn, thuận tiện cho kiểm định và bảo trì định kỳ.

Kết cấu tủ đo đếm trung thế

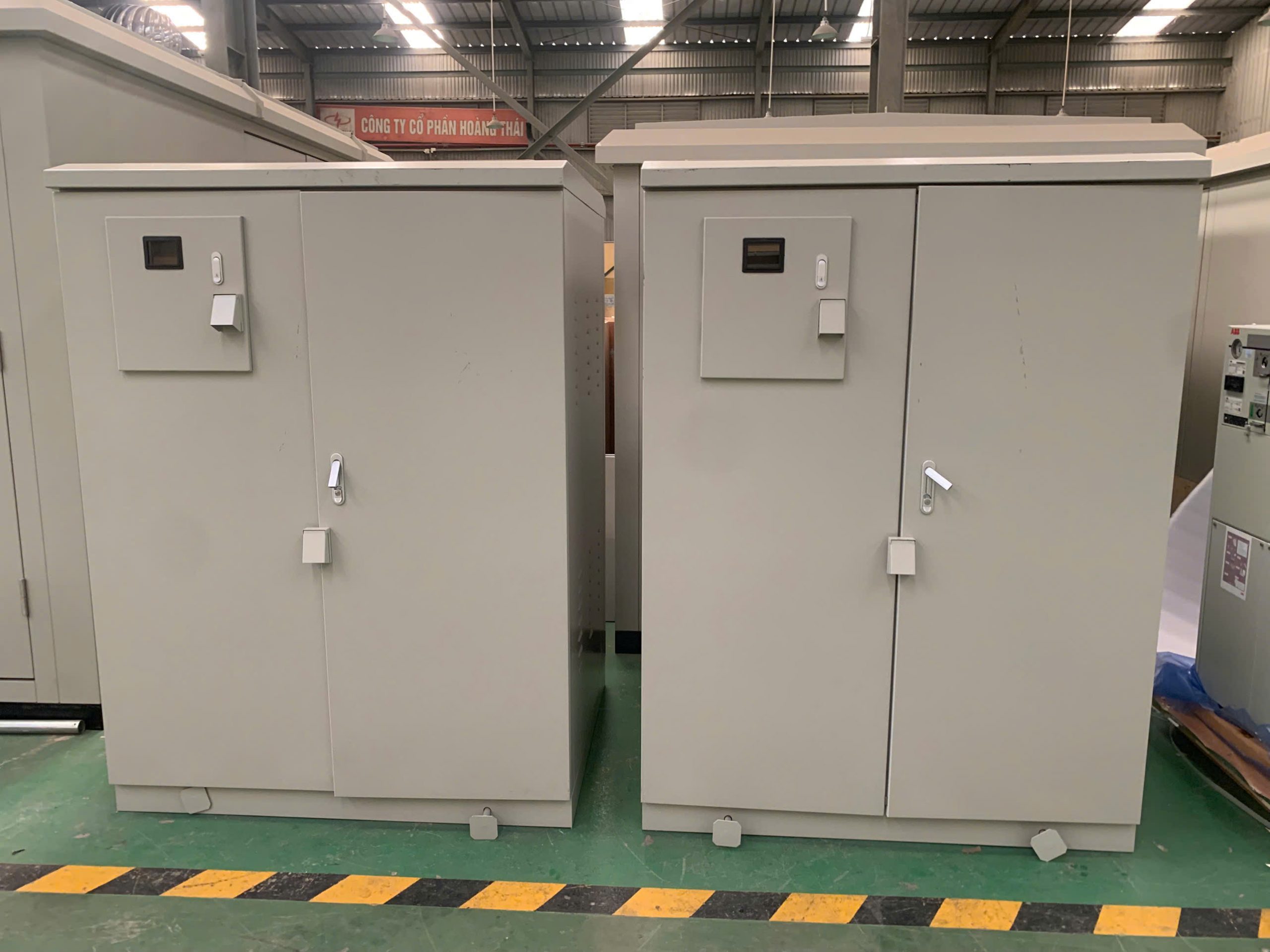

• Vỏ tủ: Chế tạo từ thép tấm mạ kẽm hoặc thép sơn tĩnh điện, độ dày 2.0–3.0 mm, đảm bảo khả năng chịu lực, chống oxy hóa và chịu môi trường khắc nghiệt tại trạm điện.

• Cửa và khoang tủ: Cấu tạo dạng module, phân khoang rõ ràng: khoang thiết bị đo – khoang busbar – khoang đầu cáp, thuận tiện thao tác và an toàn tuyệt đối cho người vận hành.

• Thanh cái (Busbar): Làm từ đồng nguyên chất hoặc đồng mạ thiếc, có lớp cách điện chống phóng điện cục bộ.

• Thiết bị đo lường: Gồm CT, PT, công tơ điện tử, bộ truyền thông Modbus/RS485, kết nối hệ thống giám sát SCADA hoặc AMR.

• Phụ kiện: Máng đi dây, đầu cos, khóa tủ, tiếp địa, hệ thống thông gió – chiếu sáng trong tủ, đảm bảo tiện nghi khi kiểm tra và bảo trì.

Phân loại tủ đo đếm trung thế

Tùy theo mục đích sử dụng và yêu cầu đo đếm:

• Tủ đo đếm trung thế khách hàng (Customer Metering Panel): Dùng cho trạm điện khách hàng đấu nối lưới điện trung áp của EVN.

• Tủ đo đếm trung thế điện lực (Utility Metering Panel): Dùng tại các trạm trung gian của ngành điện.

• Tủ đo đếm kết hợp RMU hoặc máy cắt trung thế: Tối ưu không gian, dễ đấu nối và bảo trì.

• Tủ đo đếm có truyền thông giám sát từ xa: Kết nối dữ liệu đo đếm với trung tâm điều khiển qua cổng RS485/Modbus TCP.

Ứng dụng

• Trạm biến áp trung thế của nhà máy, khu công nghiệp, khu đô thị.

• Hệ thống điện trung áp của trung tâm thương mại, bệnh viện, khách sạn, cao ốc văn phòng.

• Các trạm khách hàng đấu nối trực tiếp vào lưới điện trung thế của EVN.

• Dự án yêu cầu giám sát và đo đếm điện năng chính xác theo quy định của ngành điện.
