Tủ ATS

TỦ ATS (AUTOMATIC TRANSFER SWITCH) – TỦ CHUYỂN NGUỒN TỰ ĐỘNG

Tủ điện ATS (Automatic Transfer Switch) là thiết bị có chức năng tự động chuyển đổi nguồn điện giữa nguồn chính (lưới điện) và nguồn dự phòng (máy phát điện hoặc UPS) khi xảy ra sự cố mất điện. Đây là một phần không thể thiếu trong hệ thống điện của nhà máy, trung tâm thương mại, bệnh viện, tòa nhà cao tầng, trạm bơm PCCC và các khu công nghiệp, giúp đảm bảo nguồn điện liên tục, an toàn và ổn định.

Tủ ATS thường được kết nối trực tiếp với tủ phân phối tổng (MSB) hoặc máy phát điện dự phòng, được thiết kế tùy theo công suất và yêu cầu vận hành thực tế của từng dự án. Hệ thống điều khiển trong tủ có thể được lập trình bằng rơ-le logic, bộ điều khiển ATS chuyên dụng hoặc PLC, cho phép tự động đóng/ngắt nguồn, trì hoãn chuyển mạch, và đồng bộ nguồn khi cần.

Cấu tạo và kết cấu tủ ATS

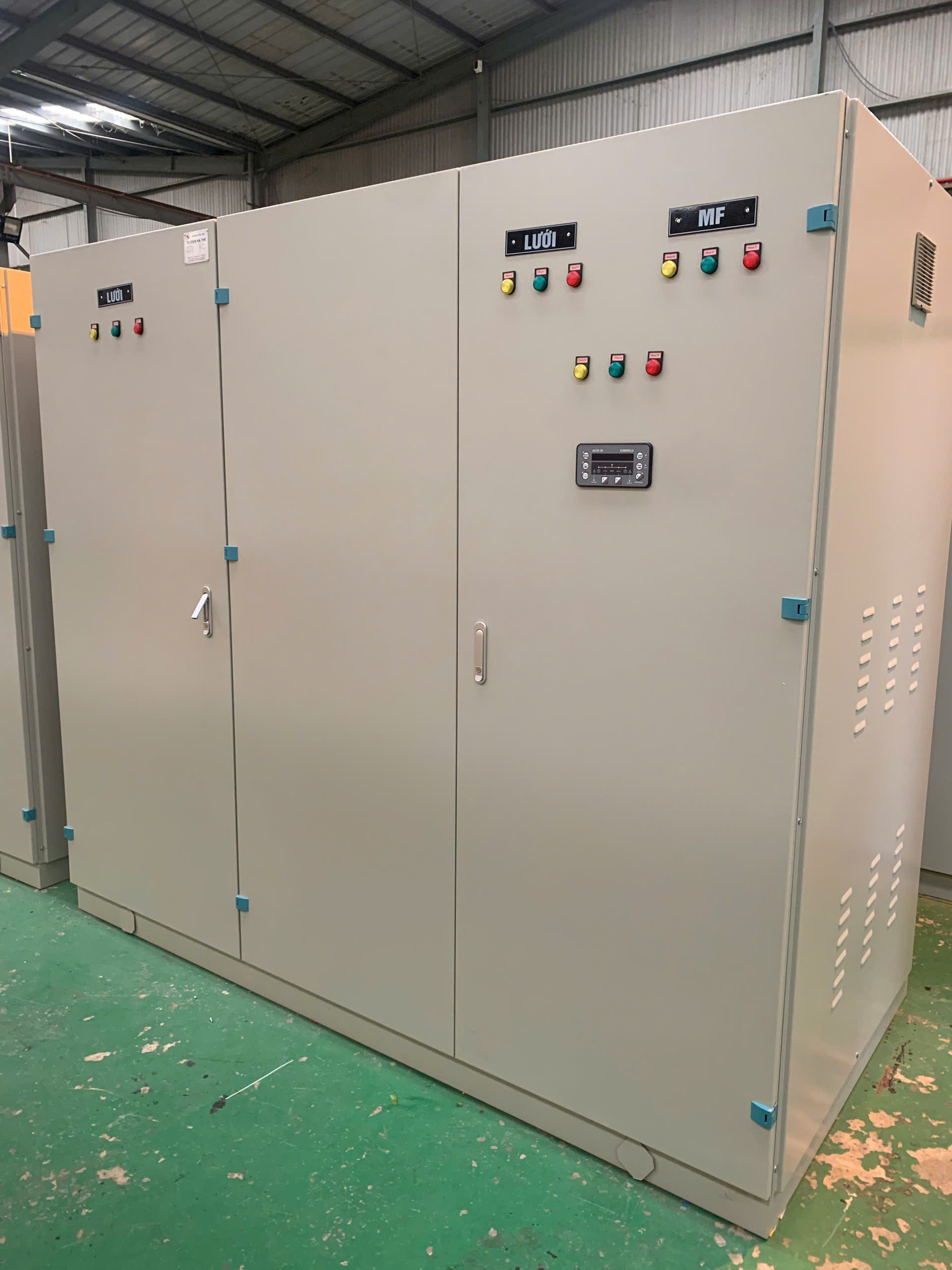

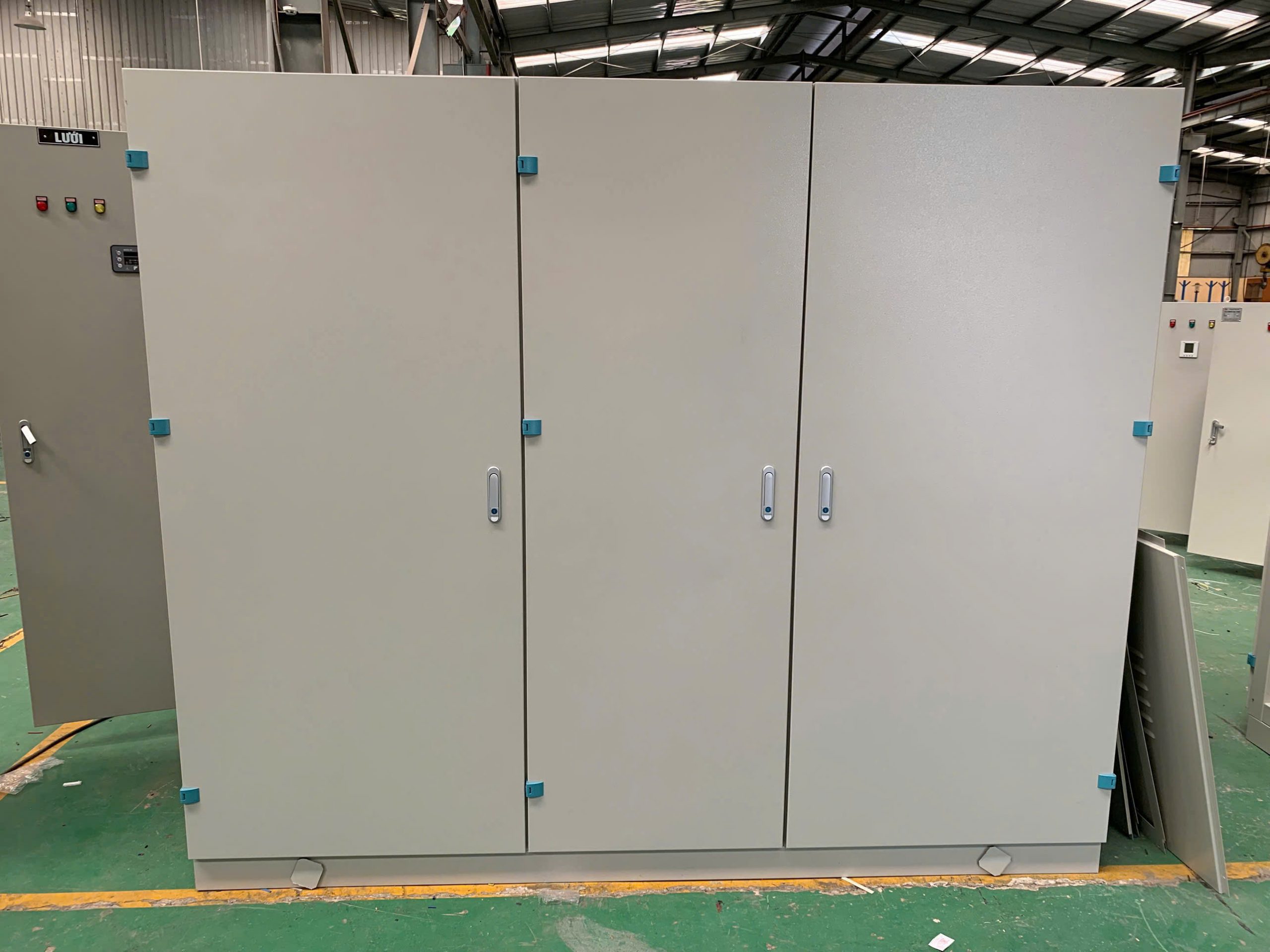

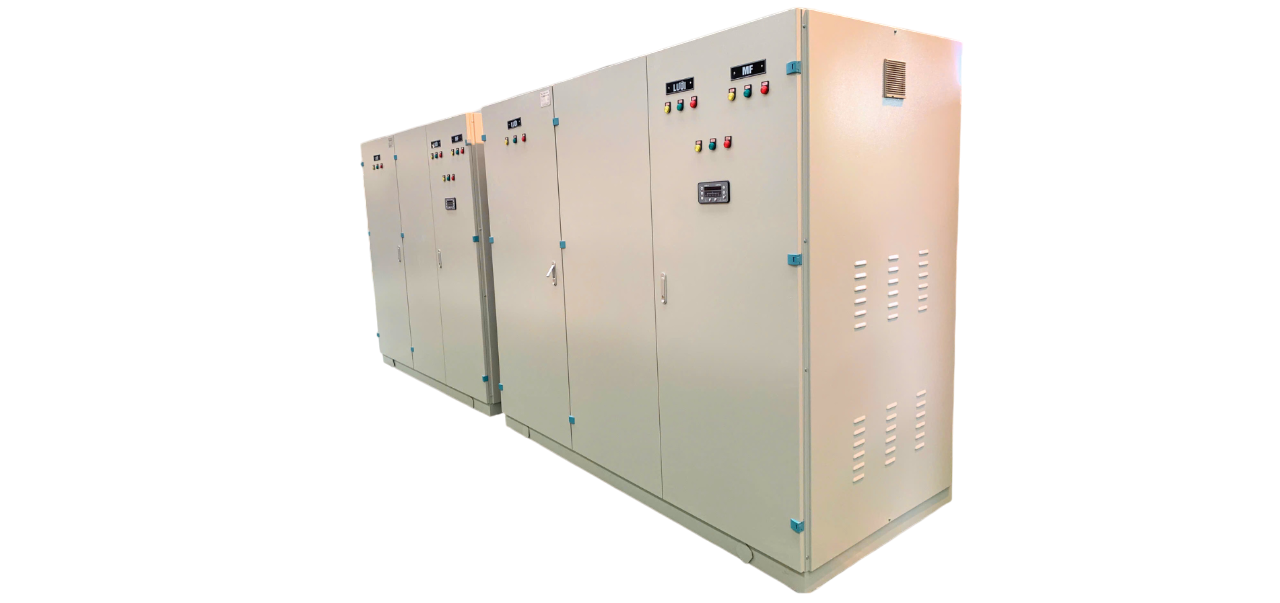

• Vỏ tủ: Gia công từ thép tấm mạ kẽm hoặc thép sơn tĩnh điện, độ dày 1.5 – 2.0 mm, đảm bảo độ bền cơ học cao, chống ăn mòn và phù hợp lắp đặt trong nhà hoặc ngoài trời (IP42 – IP65).

• Cánh tủ: Có gioăng cao su chống bụi, bản lề mở rộng, dễ thao tác và bảo trì.

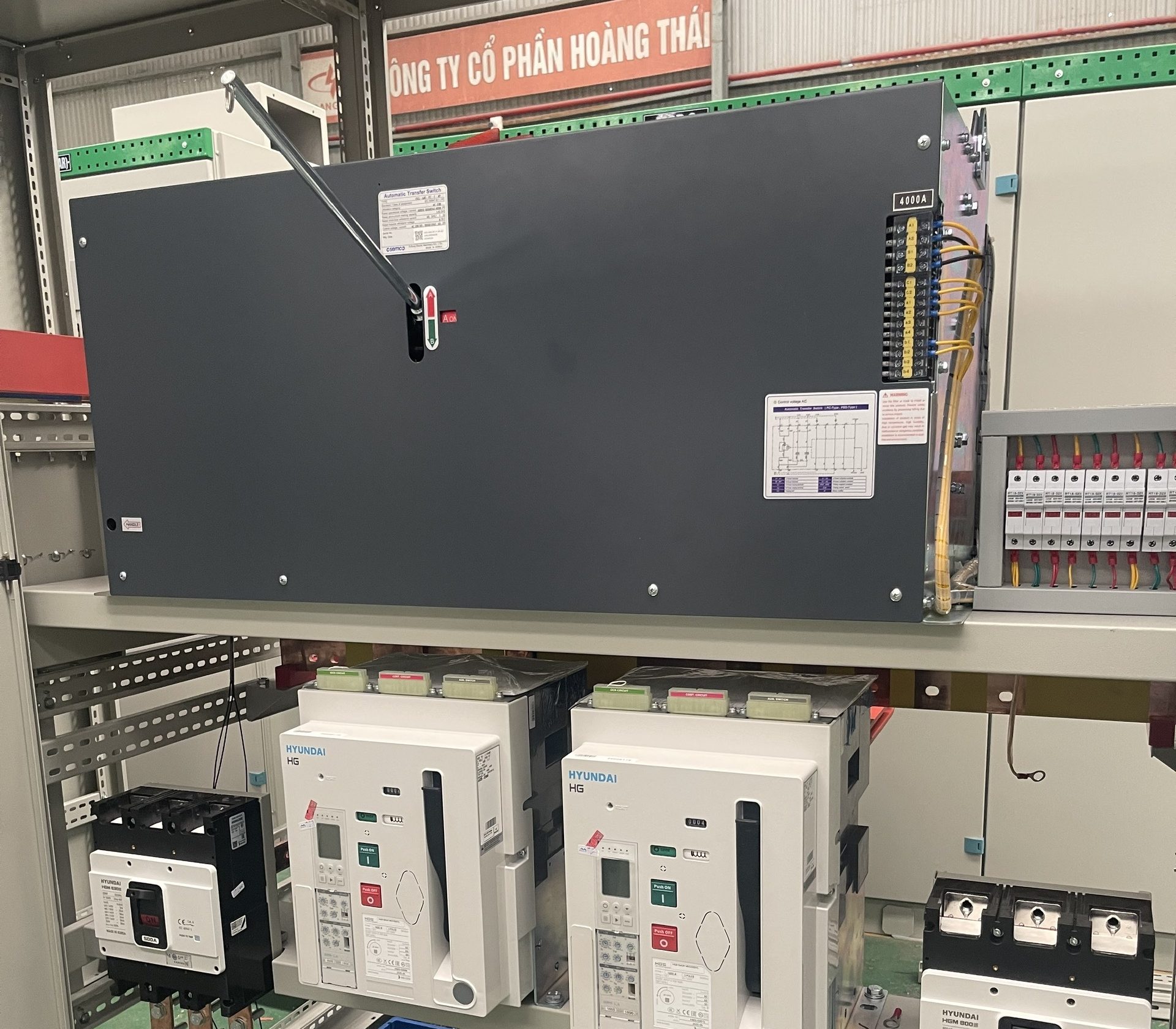

• Thiết bị đóng cắt: Gồm contactor, MCCB/ACB hoặc motorized switch của các thương hiệu uy tín (Schneider, ABB, LS, Mitsubishi…).

• Hệ thống điều khiển: Sử dụng bộ điều khiển ATS tự động (Smart Controller) có khả năng điều chỉnh thời gian trễ, hiển thị trạng thái nguồn và cảnh báo sự cố.

• Thanh cái (Busbar): Làm từ đồng thanh cái nguyên chất, được bọc co cách điện hoặc sơn insulating, liên kết bulong siết chặt đảm bảo dẫn điện tốt và an toàn.

• Phụ kiện & bố trí: Rail, máng đi dây, đầu cos, nhãn chỉ thị rõ ràng; thiết kế khoa học, phân khoang riêng biệt cho khoang nguồn, khoang điều khiển, khoang đấu nối.

Nguyên lý hoạt động của tủ ATS

1. Khi nguồn chính ổn định: Tủ ATS cấp điện từ nguồn lưới cho toàn bộ tải.

2. Khi mất điện lưới: ATS tự động phát lệnh khởi động máy phát điện, chờ điện áp ổn định rồi chuyển tải sang nguồn dự phòng.

3. Khi điện lưới phục hồi: ATS tự động chuyển tải trở lại nguồn chính, đồng thời ra lệnh tắt máy phát điện sau khoảng thời gian trễ.

Quy trình diễn ra hoàn toàn tự động, giúp hệ thống điện không bị gián đoạn và bảo vệ an toàn cho thiết bị tải.

Phân loại tủ ATS

Tùy theo công suất và ứng dụng, tủ ATS được chia thành:

• ATS 2 nguồn (Lưới – Máy phát): Loại phổ biến nhất, dùng cho nhà máy, tòa nhà, trung tâm dữ liệu.

• ATS 3 nguồn (Lưới – Máy phát – UPS): Dành cho hệ thống yêu cầu độ tin cậy cao như bệnh viện, trung tâm điều khiển.

• ATS kết hợp MSB hoặc MDB: Tích hợp chức năng chuyển nguồn ngay trong tủ phân phối tổng hoặc tủ hạ thế.

• ATS điều khiển tự động bằng PLC hoặc bộ ATS controller thông minh: Dễ dàng giám sát qua HMI, Modbus hoặc hệ thống BMS/SCADA.

Ứng dụng của tủ điện ATS

• Nhà máy sản xuất, khu công nghiệp, xưởng cơ khí.

• Tòa nhà văn phòng, trung tâm thương mại, khách sạn, bệnh viện.

• Trạm bơm PCCC, hệ thống cấp thoát nước.

• Các hệ thống yêu cầu nguồn điện liên tục (Critical Loads).
