Trong quá trình thiết kế và thi công hệ thống điện công nghiệp – dân dụng, rất nhiều khách hàng đặt câu hỏi:
– Nên lắp thang máng cáp ở đâu là hợp lý?
– Đi trên trần, dưới trần hay đi cùng ống gió thì phương án nào tối ưu?
– Khoảng cách bao nhiêu là đúng tiêu chuẩn?
– Lắp sai có ảnh hưởng gì đến an toàn và vận hành lâu dài?

Bài viết này của HT Electric sẽ phân tích chi tiết từng phương án lắp đặt thang – máng cáp, giúp khách hàng, chủ đầu tư và đơn vị thi công hiểu rõ – chọn đúng – tránh sai sót ngay từ đầu.

1. Vì sao việc lựa chọn phương án lắp đặt thang máng cáp lại quan trọng?

Thang và máng cáp không chỉ là giá đỡ dây điện, mà là một phần quan trọng của toàn bộ hệ thống điện – cơ điện (M&E).
Việc lắp đặt đúng hay sai ảnh hưởng trực tiếp đến:

An toàn điện và phòng cháy chữa cháy (PCCC)
Tuổi thọ của dây cáp và thiết bị điện
Khả năng bảo trì, mở rộng hệ thống về sau
Tính thẩm mỹ và tối ưu không gian công trình

=> Một hệ thống thang máng cáp lắp đặt sai vị trí có thể gây quá nhiệt, khó sửa chữa, thậm chí tiềm ẩn rủi ro cháy nổ.

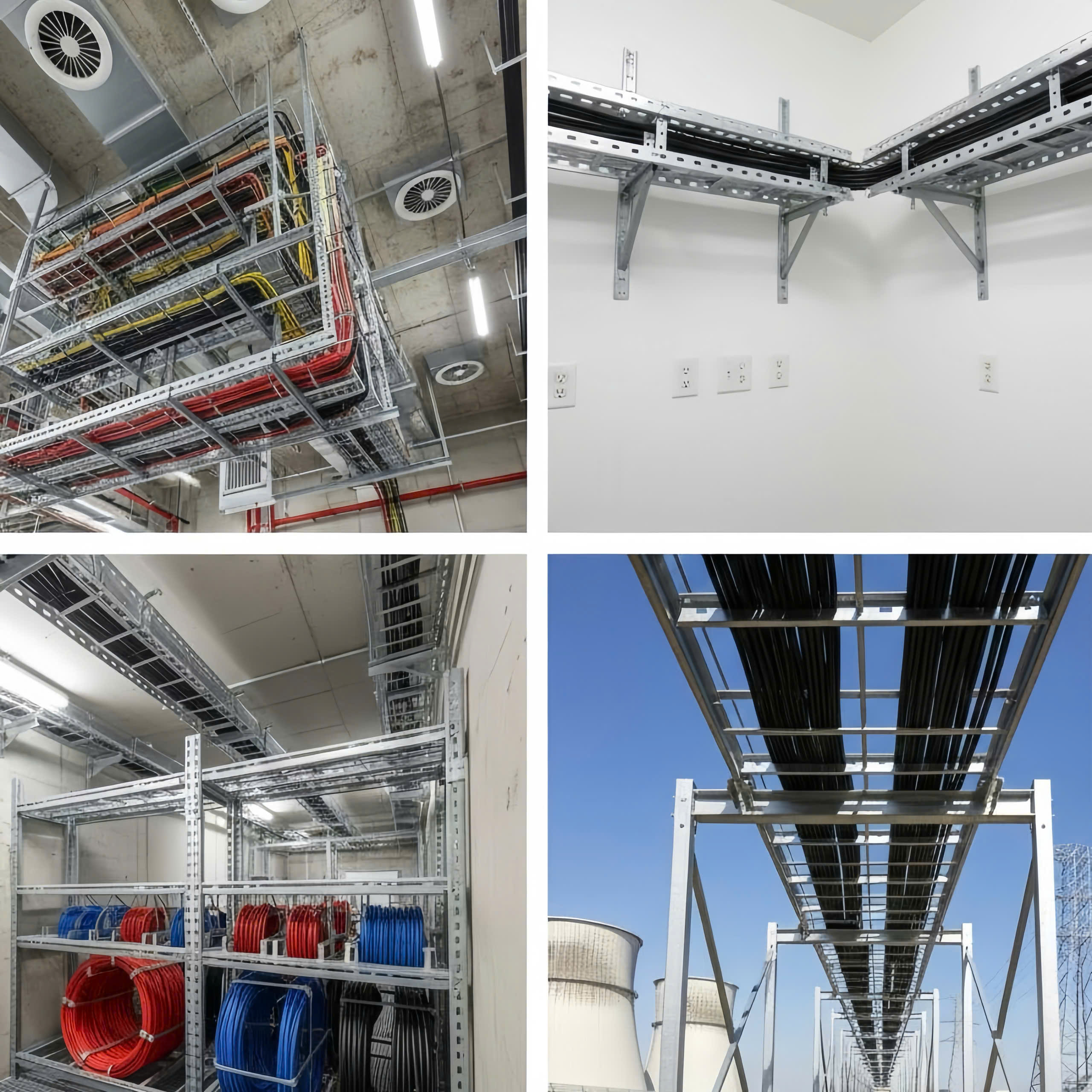

2. Các vị trí có thể lắp đặt thang – máng cáp

2.1. Lắp đặt thang máng cáp trên trần nhà

Đây là phương án phổ biến nhất trong:

Nhà xưởng sản xuất
Trung tâm thương mại
Văn phòng, chung cư
Trung tâm dữ liệu (Data Center)

Ưu điểm

Dễ quan sát, kiểm tra và bảo trì
Không chiếm diện tích sàn
Phù hợp với tuyến cáp dài, nhiều nhánh

Lưu ý kỹ thuật

Ty treo và giá đỡ phải liên kết chắc chắn với kết cấu chịu lực
Khoảng cách giá đỡ thường từ 1,5 – 3 m tùy loại thang và tải trọng
Không treo trực tiếp vào trần giả

2.2. Lắp đặt thang máng cáp men theo tường

Phương án này thường được áp dụng khi:

Không gian trần hạn chế
Tuyến cáp chạy dọc nhà xưởng hoặc hành lang kỹ thuật

Ưu điểm

Tiết kiệm không gian
Dễ thi công ở các khu vực hẹp

Nhược điểm

Khả năng mở rộng hạn chế hơn so với đi trần
Cần tính toán kỹ tải trọng lên tường

2.3. Lắp đặt thang máng cáp dưới sàn hoặc trong hầm kỹ thuật

Thường áp dụng tại:

Tầng hầm
Phòng kỹ thuật
Khu vực có yêu cầu cao về thẩm mỹ phía trên

Ưu điểm

Bảo vệ dây cáp khỏi va chạm cơ học
Không ảnh hưởng đến không gian phía trên

Nhược điểm

Khó phát hiện sự cố nếu không kiểm tra định kỳ
Cần giải pháp chống ẩm, chống nước tốt

2.4. Lắp đặt thang máng cáp ngoài trời

Với các công trình ngoài trời, yêu cầu kỹ thuật khắt khe hơn:

Yêu cầu bắt buộc

Vật liệu chống ăn mòn: kẽm nhúng nóng, nhôm, inox
Có nắp che để chống mưa, bụi
Thiết kế thoát nước và giãn nở nhiệt

=> Lắp đặt sai vật liệu ngoài trời có thể làm thang máng cáp xuống cấp rất nhanh chỉ sau 1–2 năm.

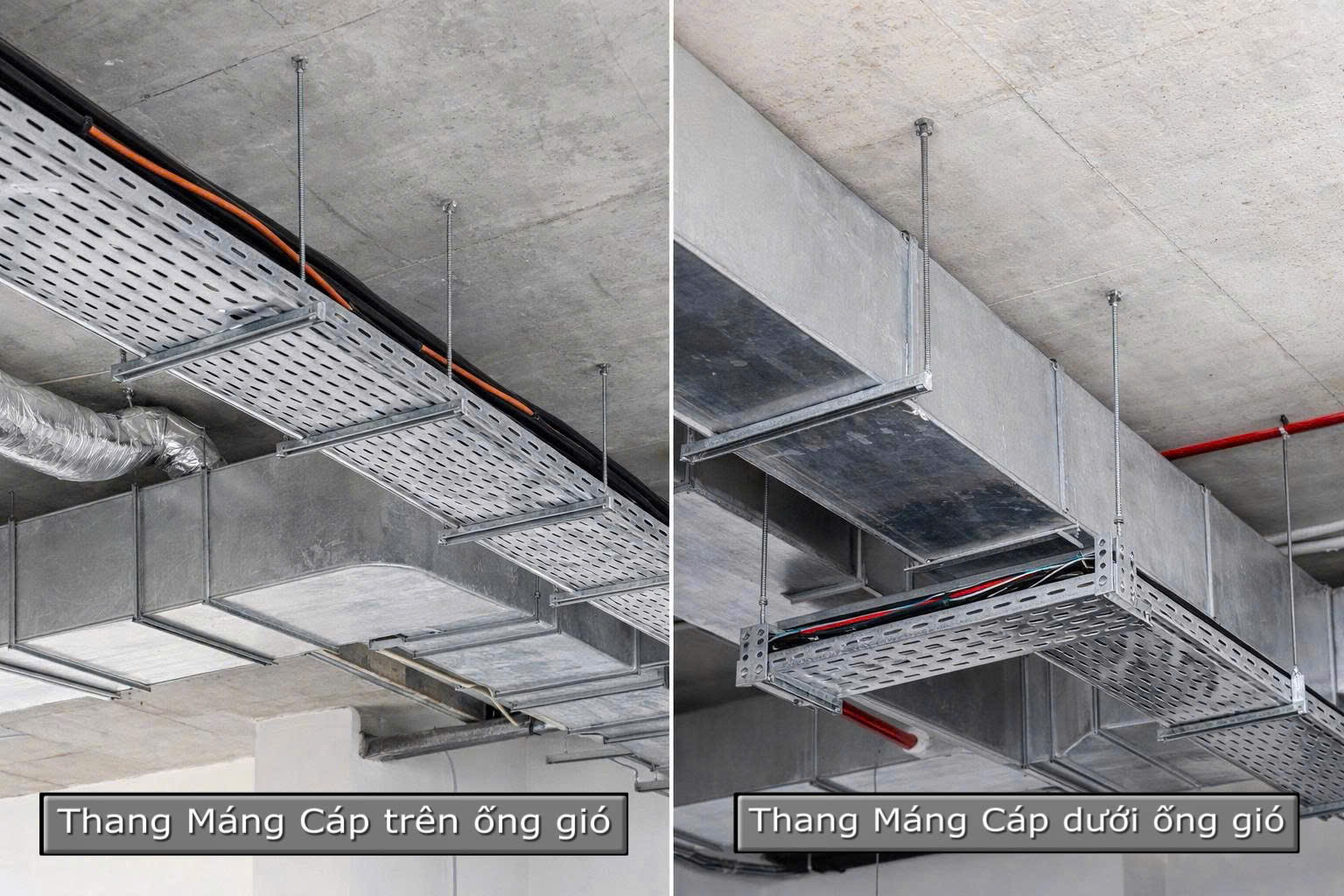

3. Thang máng cáp nên đi trên hay dưới ống gió?

Đây là câu hỏi rất nhiều khách hàng M&E quan tâm.

3.1. Thang máng cáp đi trên ống gió

Ưu điểm

Dễ bảo trì hệ thống điện
Hạn chế ảnh hưởng của nhiệt độ gió nóng/lạnh
Tối ưu không gian phía dưới trần

Điều kiện áp dụng

Trần đủ cao
Thiết kế M&E đồng bộ ngay từ đầu

3.2. Thang máng cáp đi dưới ống gió

Ưu điểm

Dễ thi công hơn
Ít phụ thuộc vào kết cấu ống gió

Nhược điểm

Chiếm không gian trần
Ty treo dài hơn, tốn vật tư
Khó bố trí thêm hệ thống khác sau này

3.3. Khoảng cách tiêu chuẩn giữa thang máng cáp và ống gió

=> Khoảng cách tối thiểu khuyến nghị: ≥ 300 mm

Mục đích:

Đảm bảo an toàn điện
Thuận tiện thao tác thi công, bảo trì
Tránh ảnh hưởng đến lưu thông gió

4. Những nguyên tắc kỹ thuật bắt buộc khi lắp đặt thang máng cáp

Không đi cáp vượt quá tải trọng cho phép

Dây cáp chỉ nên chiếm ≤ 50% tiết diện thang

Cố định cáp đúng cách

Dùng đai, cable tie chuyên dụng
Không để cáp võng, chồng chéo

Tuân thủ bản vẽ thiết kế

Không tự ý thay đổi hướng tuyến
Tránh giao cắt không cần thiết với hệ thống khác

Đảm bảo tiếp địa an toàn

Thang máng cáp kim loại phải được nối đất theo đúng quy định

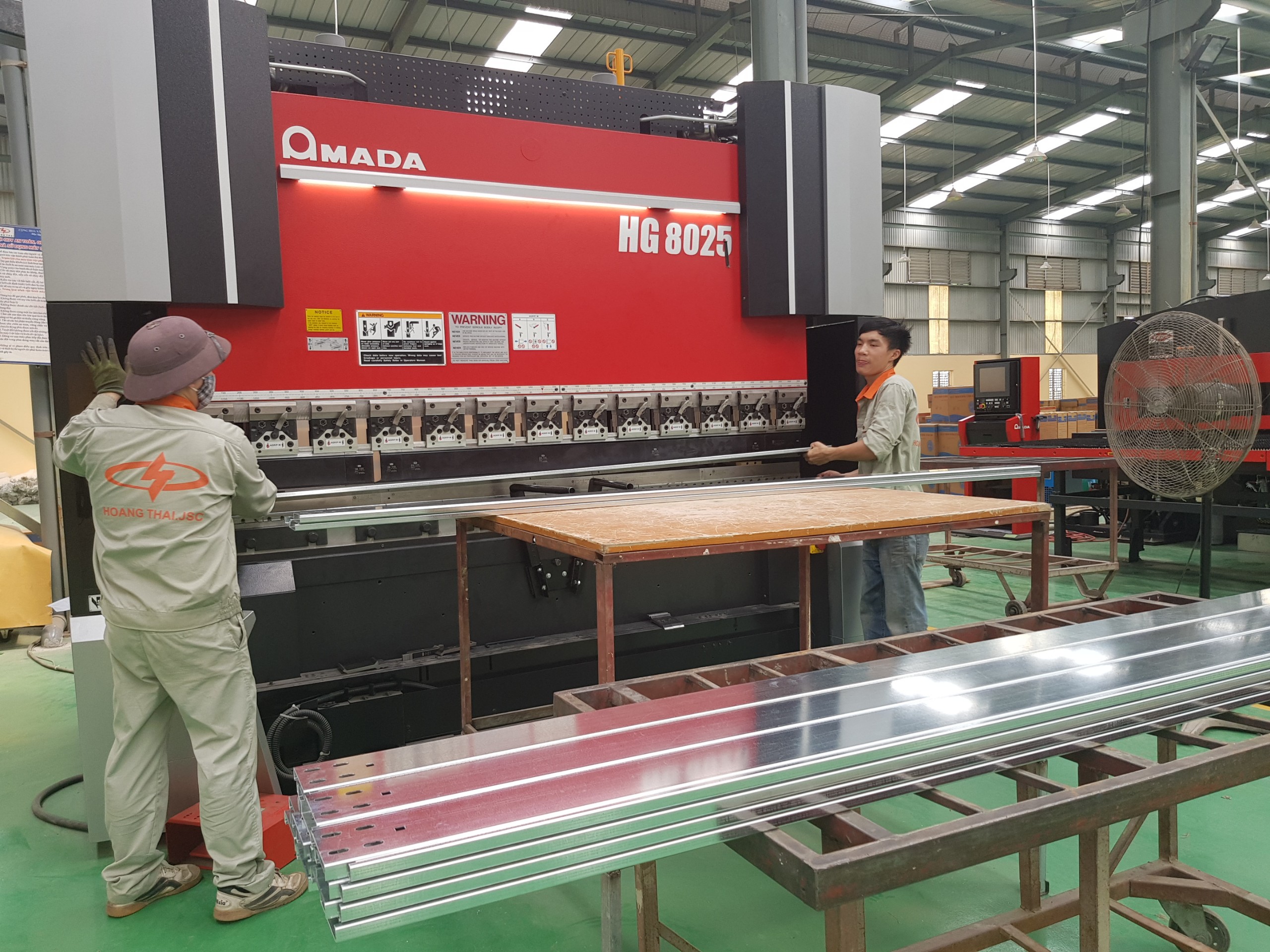

Quy trình sản xuất chuẩn kĩ thuật của HT Electric

5. Những câu hỏi khách hàng thường thắc mắc

▪ Có thể lắp thang máng cáp chung cho cáp điện và cáp tín hiệu không?
→ Không khuyến nghị. Nên tách riêng để tránh nhiễu và đảm bảo an toàn.

▪ Có bắt buộc dùng nắp máng cáp không?
→ Bắt buộc với ngoài trời hoặc môi trường bụi, ẩm.

▪ Có thể thay đổi vị trí thang máng cáp sau khi thi công không?
→ Có thể, nhưng chi phí và rủi ro cao. Vì vậy cần thiết kế đúng ngay từ đầu.

6. Kết luận

Việc lựa chọn đúng phương án lắp đặt thang – máng cáp là yếu tố then chốt quyết định:

Độ an toàn
Hiệu quả vận hành
Tuổi thọ hệ thống điện
Khả năng mở rộng trong tương lai

Với kinh nghiệm thiết kế – sản xuất – thi công hệ thống thang máng cáp cho nhiều công trình lớn, HT Electric cam kết mang đến giải pháp tối ưu, đúng kỹ thuật và phù hợp thực tế từng dự án.
