8 Bước Bạn Cần Biết Để Lắp Đặt Tủ Điện Đúng Kĩ Thuật

Trong mọi công trình điện – từ nhà ở, tòa nhà văn phòng đến khu công nghiệp – tủ điện đóng vai trò trung tâm trong việc phân phối, điều khiển và bảo vệ hệ thống điện.
Việc lắp đặt tủ điện đúng kỹ thuật không chỉ đảm bảo an toàn vận hành mà còn giúp hệ thống hoạt động ổn định, dễ bảo trì và đạt yêu cầu nghiệm thu.

Bài viết dưới đây HT Electric sẽ hướng dẫn chi tiết từng bước lắp đặt tủ điện, áp dụng cho các loại tủ điện hạ thế như: tủ phân phối (DB), tủ tổng (MSB), tủ điều khiển, tủ công tơ…

1. Xác định yêu cầu và phạm vi lắp đặt tủ điện

Trước khi lắp đặt, cần xác định rõ các yếu tố kỹ thuật sau:

Loại tủ điện sử dụng: tủ tổng, tủ phân phối, tủ điều khiển hay tủ đo đếm
Dòng điện định mức, công suất tải
Điện áp làm việc (1 pha / 3 pha – 220V / 380V / 0.4kV…)
Môi trường lắp đặt: trong nhà hay ngoài trời
Hình thức lắp đặt: âm tường, lắp nổi, tủ treo hay tủ đặt sàn

Việc xác định chính xác yêu cầu giúp chọn đúng kết cấu tủ, thiết bị bên trong và phương án đấu nối, tránh thay đổi phát sinh trong quá trình thi công.

2. Nghiên cứu bản vẽ thiết kế và sơ đồ nguyên lý để lắp đặt tủ điện

Bản vẽ kỹ thuật là cơ sở quan trọng nhất khi lắp đặt tủ điện.
Kỹ sư hoặc thợ điện cần đọc kỹ:

Sơ đồ nguyên lý điện
Sơ đồ bố trí thiết bị trong tủ
Thứ tự cấp nguồn và phân nhánh
Ký hiệu thiết bị: MCCB, MCB, contactor, relay, biến dòng (CT), đồng hồ đo…

Việc tuân thủ bản vẽ giúp:

Đấu nối đúng chức năng từng thiết bị
Tránh nhầm lẫn pha, trung tính, tiếp địa
Đảm bảo tủ điện vận hành đúng thiết kế ban đầu

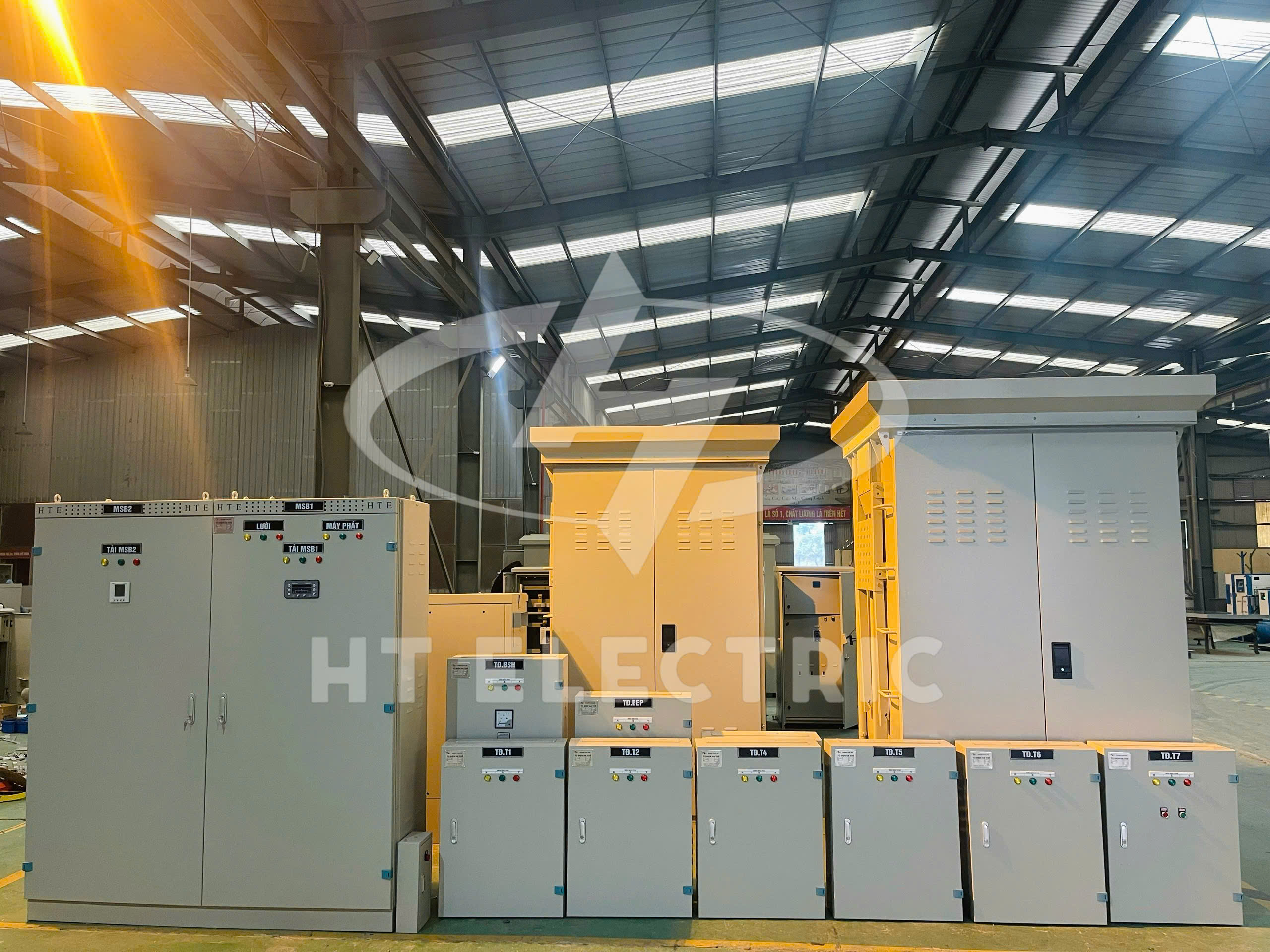

3. Chuẩn bị vỏ và vị trí lắp đặt tủ điện

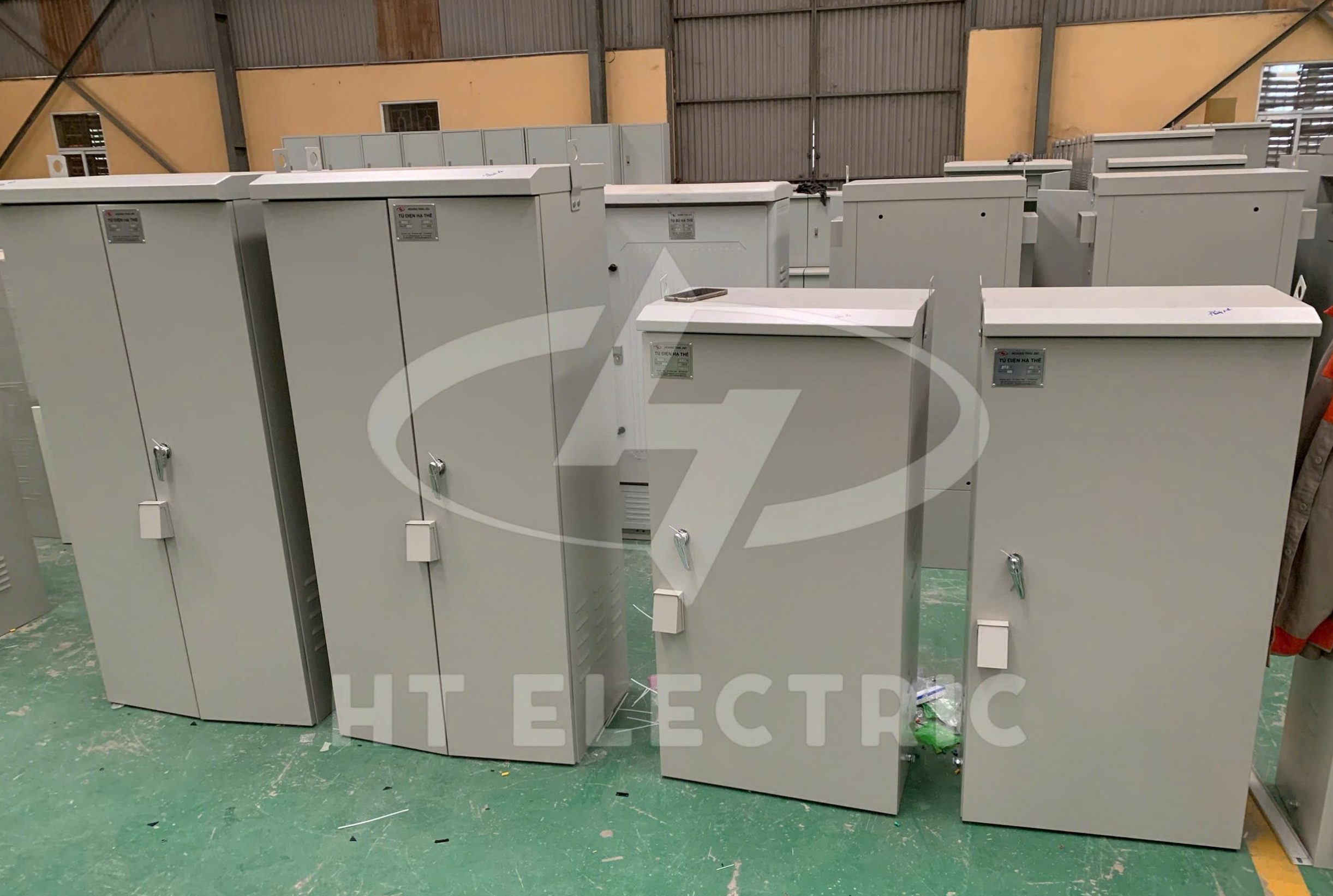

3.1 Chuẩn bị vỏ tủ

Vỏ tủ điện thường được gia công từ thép sơn tĩnh điện, inox hoặc tôn mạ kẽm. Trước khi lắp thiết bị cần kiểm tra:

Kích thước tủ có đúng bản vẽ
Độ dày vỏ tủ phù hợp công suất
Bề mặt sơn không bong tróc, trầy xước
Cửa tủ, bản lề, khóa hoạt động tốt

3.2 Chuẩn bị vị trí lắp đặt

Vị trí phải khô ráo, dễ thao tác, thuận tiện bảo trì
Khoảng cách an toàn phía trước tủ theo quy chuẩn điện
Với tủ ngoài trời: cần đảm bảo cấp bảo vệ IP phù hợp

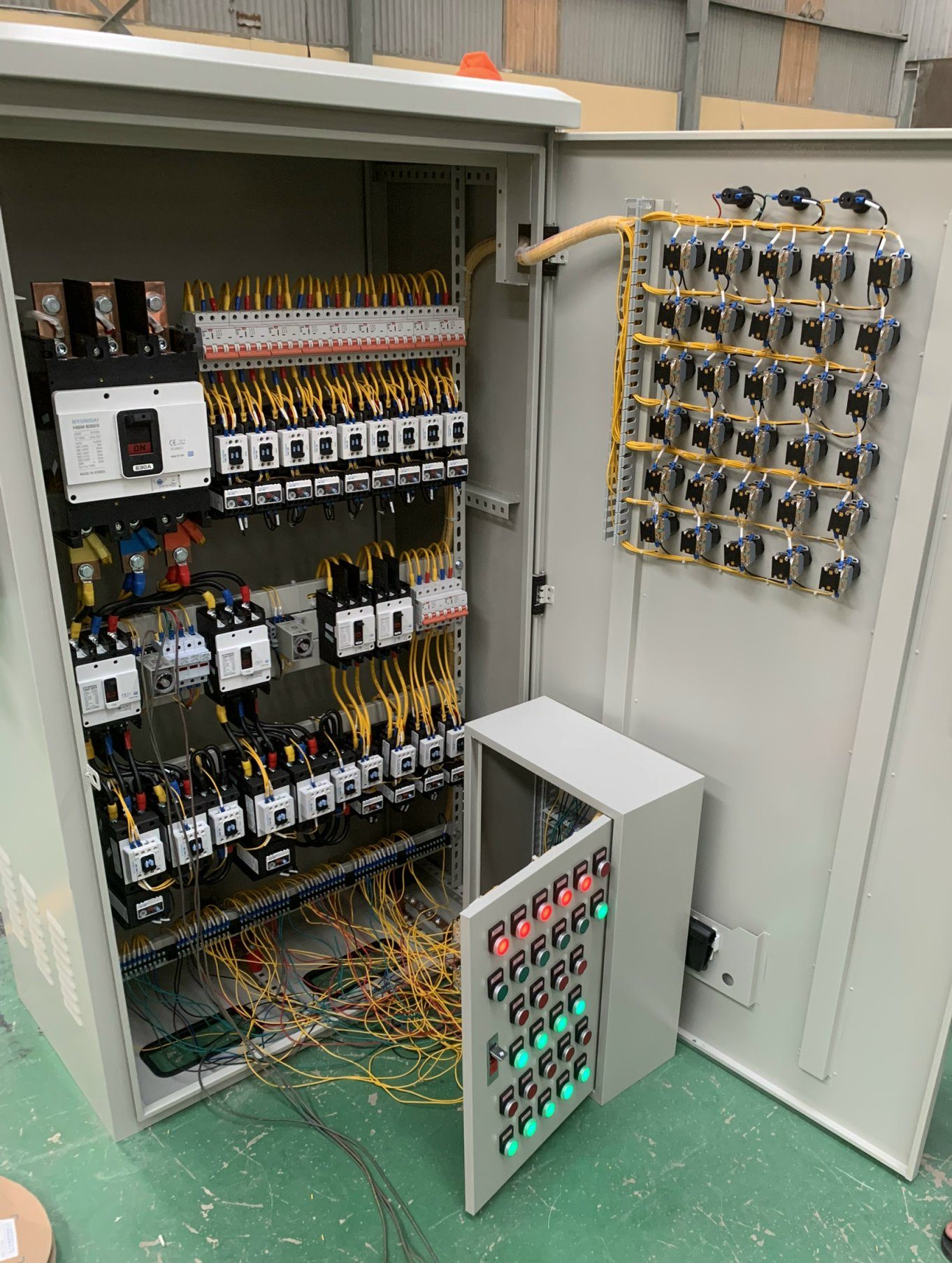

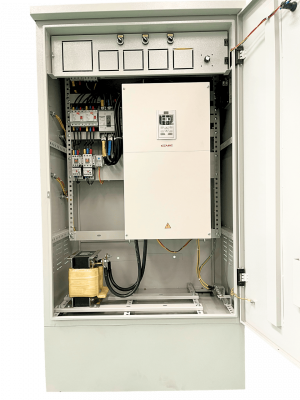

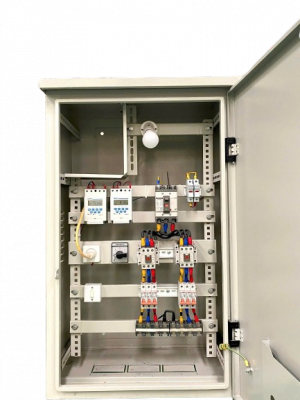

4. Lắp đặt thiết bị điện bên trong tủ

Thiết bị trong tủ điện cần được lắp theo trình tự logic và khoa học:

MCCB tổng hoặc ACB đặt ở vị trí dễ thao tác
Các MCCB/MCB nhánh bố trí gọn gàng, dễ nhận diện

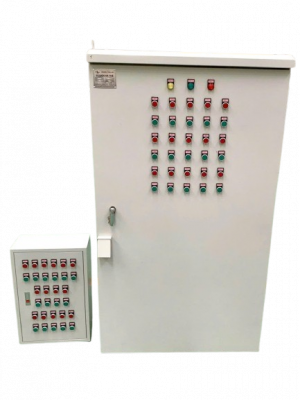

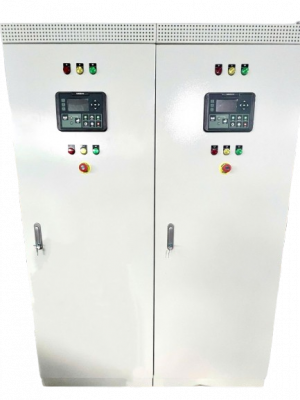

Thiết bị đo lường, đèn báo, công tắc chọn chế độ đặt ở mặt tủ

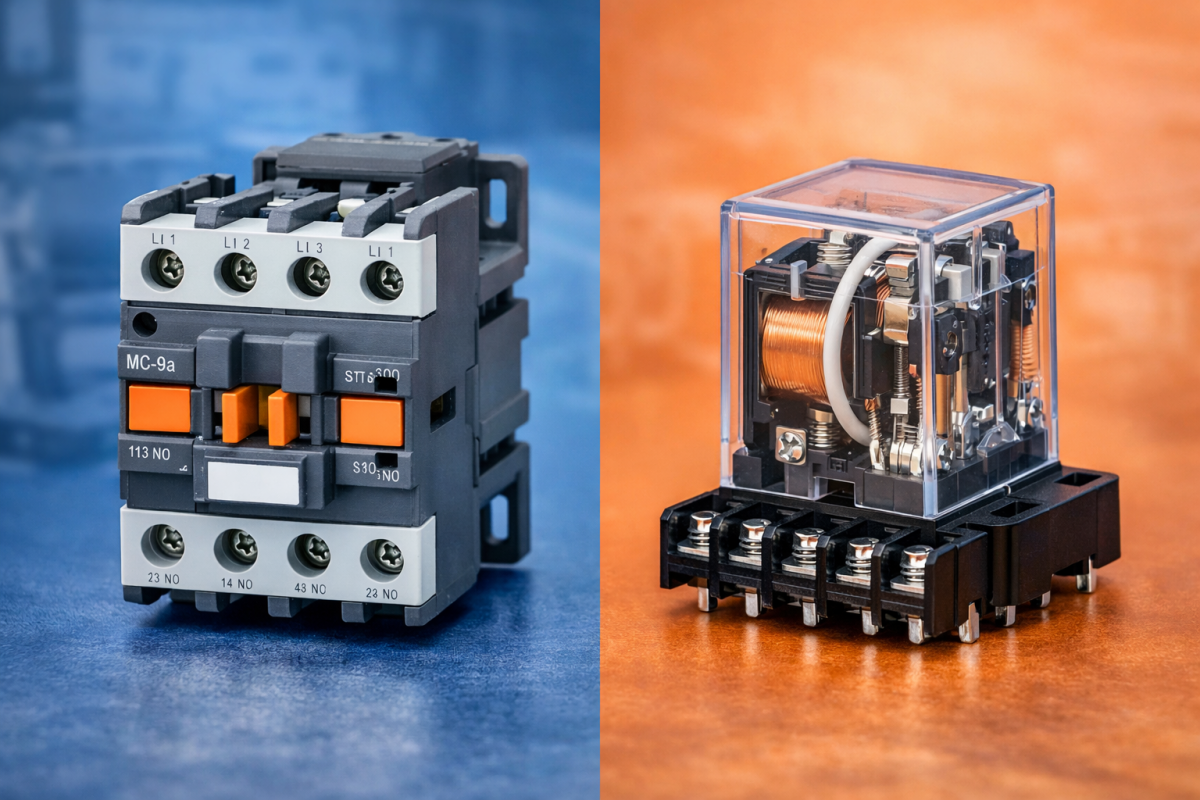

Thiết bị điều khiển (contactor, relay…) đặt trên ray DIN hoặc plate cố định

Nguyên tắc quan trọng:

Không lắp quá sát gây khó tản nhiệt
Chừa không gian dự phòng cho mở rộng sau này
Bố trí theo từng khu vực chức năng rõ ràng

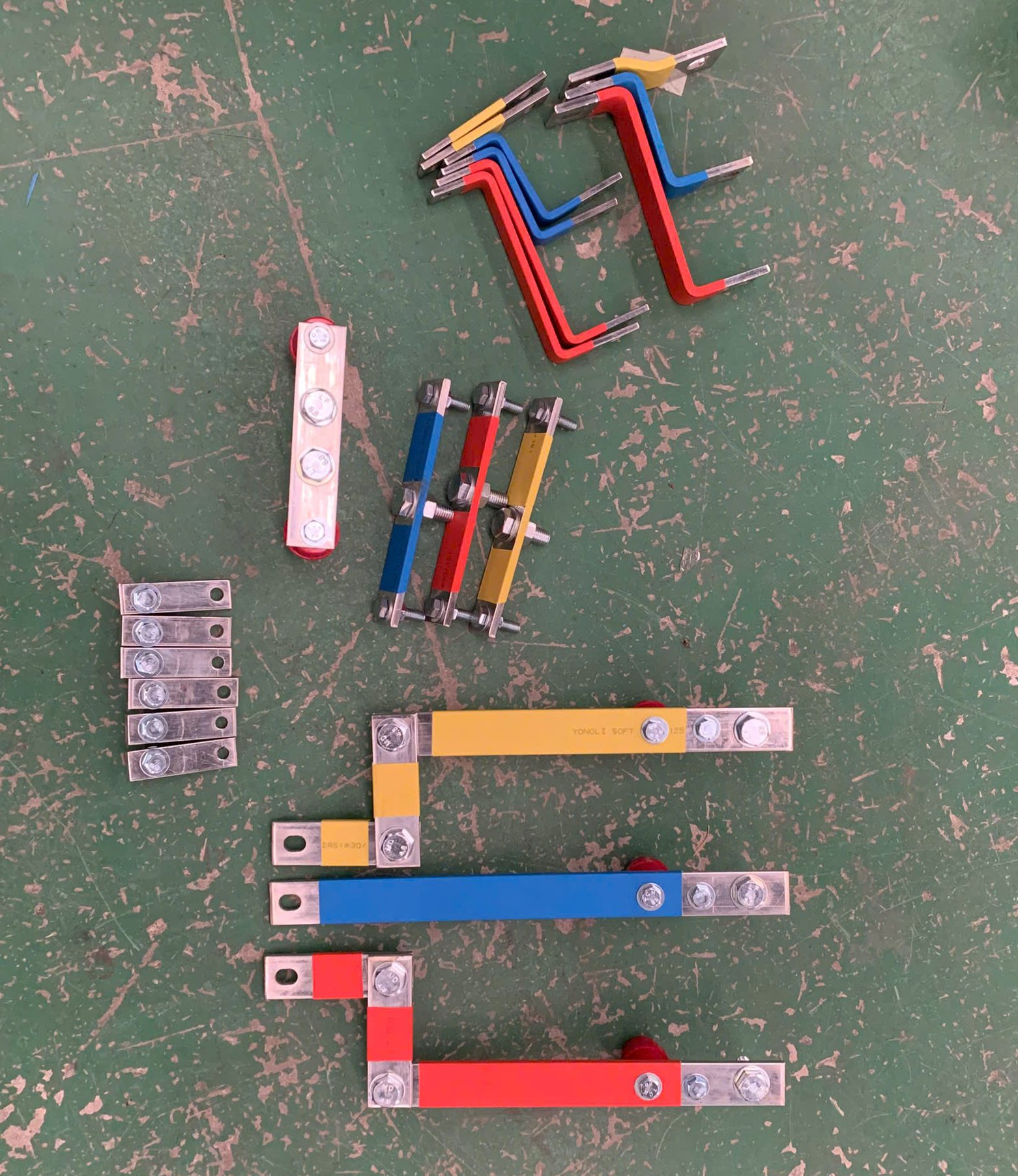

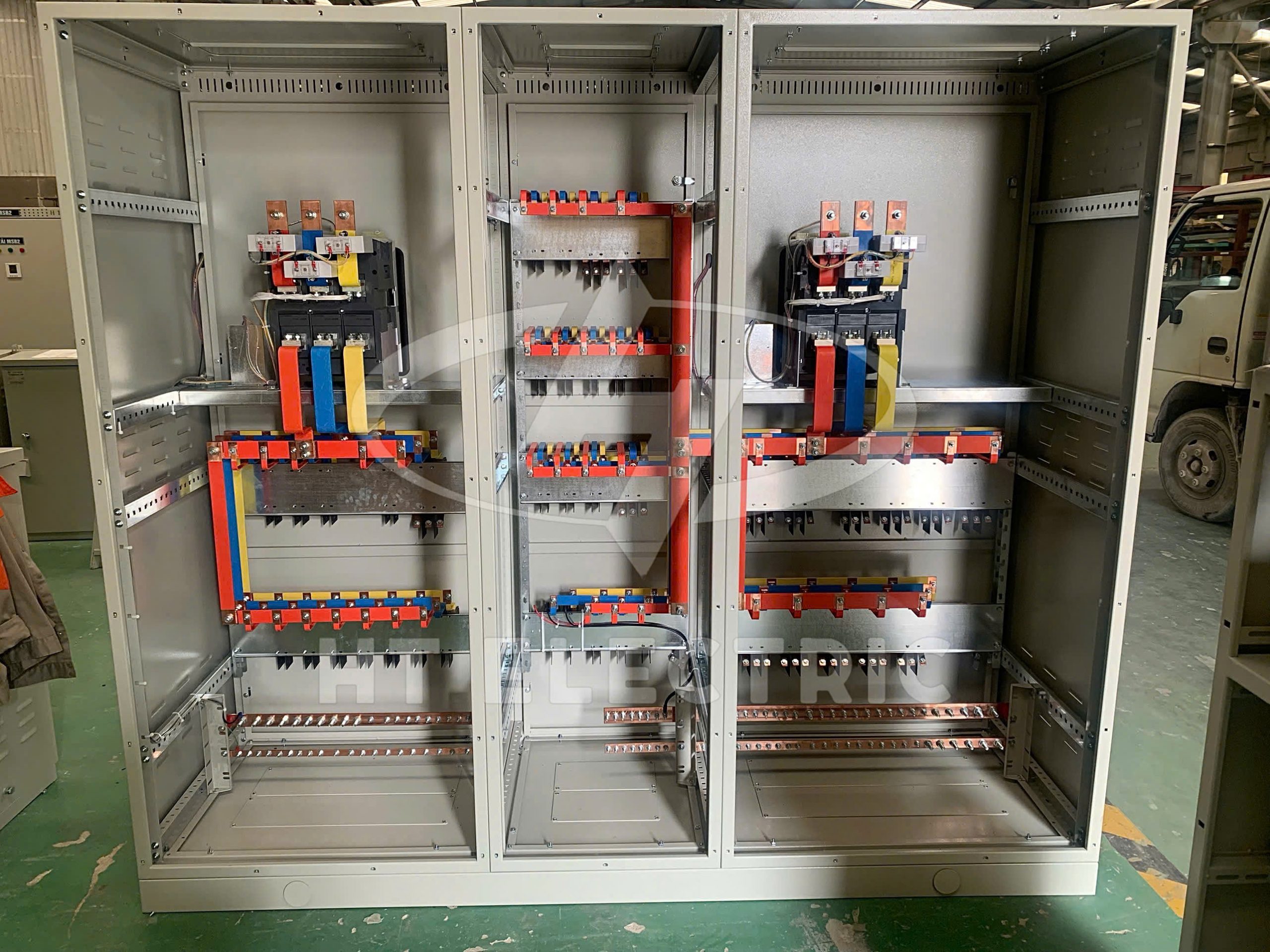

5. Gia công và lắp đặt thanh cái đồng

Thanh cái đồng (busbar) thường sử dụng trong tủ điện có dòng lớn.

Yêu cầu kỹ thuật:

Chọn tiết diện phù hợp dòng định mức
Bề mặt tiếp xúc phải sạch, phẳng
Các mối nối siết đúng lực, có long đen chống lỏng
Bọc cách điện hoặc che chắn theo tiêu chuẩn an toàn

Thanh cái cần được bố trí chắc chắn để tránh rung, nóng cục bộ khi tủ vận hành lâu dài.

6. Đấu nối dây điện trong tủ

Đây là bước đòi hỏi độ chính xác và cẩn thận cao.

Đấu dây theo đúng sơ đồ nguyên lý
Phân biệt rõ pha L1 – L2 – L3, trung tính N, tiếp địa PE
Sử dụng đầu cos đúng kích thước, ép cos chắc chắn
Dây đi gọn gàng, bó dây bằng máng hoặc dây rút
Đánh số dây, dán nhãn thiết bị rõ ràng

Việc đi dây khoa học giúp:

Dễ kiểm tra, sửa chữa
Hạn chế nhầm lẫn khi vận hành
Nâng cao tính thẩm mỹ của tủ điện

7. Kiểm tra kỹ thuật và chạy thử

Trước khi cấp điện chính thức, cần thực hiện các bước kiểm tra:

Kiểm tra lại toàn bộ mối đấu nối
Đo điện trở cách điện
Kiểm tra tiếp địa
Test đóng cắt các aptomat
Kiểm tra hoạt động của thiết bị đo, đèn báo

Có thể chạy thử:

Không tải
Có tải giả (nếu cần)

Mục tiêu là đảm bảo tủ điện hoạt động đúng chức năng, không phát sinh sự cố.

8. Vệ sinh, hoàn thiện và nghiệm thu

Sau khi kiểm tra đạt yêu cầu:

Vệ sinh sạch bên trong và bên ngoài tủ
Đóng nắp che, cửa tủ
Dán nhãn cảnh báo an toàn
Lập biên bản nghiệm thu theo quy định

Tủ điện chỉ được đưa vào vận hành khi đã hoàn tất đầy đủ các bước trên.

Những lưu ý quan trọng khi lắp đặt tủ điện

Luôn ngắt nguồn điện trước khi thao tác
Tuân thủ tiêu chuẩn an toàn điện hiện hành
Không tự ý thay đổi sơ đồ thiết kế
Với tủ công suất lớn, nên có kỹ sư điện giám sát
Định kỳ kiểm tra và bảo trì sau khi đưa vào sử dụng

Kết luận

Lắp đặt tủ điện không đơn thuần là công việc cơ khí – điện đơn lẻ, mà là một quy trình kỹ thuật tổng hợp đòi hỏi sự chính xác, kinh nghiệm và tuân thủ tiêu chuẩn.
Thực hiện đúng quy trình sẽ giúp hệ thống điện vận hành ổn định, an toàn và bền bỉ theo thời gian.
